tecsis壓縮力傳感器F33C1系列進口



泰克西斯代表測量和傳感器技術的創新質量解決方案。在其 90 多年的歷史中，tecsis 已發展成為測量技術領域的領先制造商。tecsis 與其客戶密切合作，客戶范圍從中小型公司到大公司。其經驗豐富的工程師和技術人員詳細分析了客戶的流程和程序。精心設計的通用產品系列專為廣泛的應用而設計，從機械工程到起重機和起重技術以及許多其他工業領域。tecsis 在德國、美國和中國擁有自己的生產設施，保證了一流的質量和最大的靈活性。tecsis 是所有關鍵技術的一站式商店：具有薄膜傳感器的創新測量組件，應變計和水壓力傳感器。所有 tecsis 力傳感器都提供最高的精度、多功能性和最大的系統穩定性。



tecsis部分產品介紹：

壓縮力傳感器

微型

由于其小尺寸和堅固的設計，這種由高級不銹鋼制成的稱重傳感器可用于最多樣化工業分支的實驗室和測試部門。

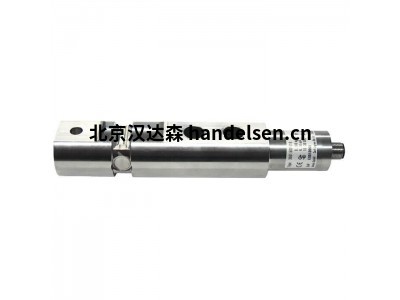

型號 F3301、F33C1、F33S1

剪切梁

采用高達 100 kN 的薄膜技術



應用

工業稱重技術

機器制造和工廠建設、制造自動化

劇院和舞臺建設

化學和石油化學

安全應用中的稱重

特殊功能

測量范圍 0 ... 2 kN 至 0 ... 100 kN

耐腐蝕不銹鋼設計

集成放大器

高長期穩定性，高抗沖擊和抗振性

重現性好，安裝簡單



剪切梁專為靜態和動態測量任務而設計。它們在廣泛的應用范圍內確定剪切力。



這些稱重傳感器通常用于工業稱重以及特殊機器結構、生產自動化和舞臺系統。此外，它們還用于實驗室技術和過程工業中以確定扭矩。適當?shù)募夹g和區域認證可作為一種選擇。



稱重傳感器 F3301 由高強度、耐腐蝕的不銹鋼 1.4542 制成，其特性特別適用于稱重傳感器的應用領域。



除了標準的有功電流和電壓輸出 (4 ... 20 mA / 0 ... 10 V) 外，還提供數字輸出 (CANopen®) 作為輸出信號。冗余輸出信號是可能的。



剪切梁是我們認證產品 ELMS1 過載保護（DIN EN ISO 13849-1 與 PL d/Kat. 3）的一部分。





型號 F3831

剪切梁

稱重傳感器高達 10 噸



剪切梁的應用

地磅

稱重喂料機

平臺秤

實驗室技術

流程工業

剪切梁的特點

測量范圍 0 ... 500 kg 至 0 ... 10.000 kg

鋼/不銹鋼

高長期穩定性

高側負載容限

剪切梁的描述

剪切梁專為靜態和動態測量任務而設計。它們在廣泛的應用范圍內確定剪切力。



這些剪切梁用于工業稱重和實驗室以及過程工業。



F3831系列的剪切梁由鋼或不銹鋼制成，特別適用于應用領域。輸出信號為 mV/V 信號。



型號 F3833

彎梁

稱重傳感器高達 500 kg



彎曲梁的應用

料斗秤、工業秤

價格標簽秤

重力喂料機

實驗室技術

流程工業

彎曲梁的特點

測量范圍 0 ... 5 kg 至 0 ... 500 kg

全焊接波紋管

防護等級 IP68

彎梁說明

彎曲梁專為靜態和動態測量任務而設計。它們在廣泛的應用范圍內確定力。



這些稱重傳感器用于工業稱重和實驗室以及過程工業。



的彎曲梁F3833是由不銹鋼制成的，它們是特別適合的應用領域。輸出信號為 mV/V 信號。



注意

為避免過載，在安裝過程中將稱重傳感器電氣連接并監控測量值是有利的。被測力必須同心施加且無橫向力。



的彎曲梁將被安裝在一個水平面上。





應用

廠房設備建設

測控工廠

測試臺

壓入部隊和聯合部隊監測

特殊功能

測量范圍 0 ... 10 N 至 0 ... 5,000 N

力輸入方便，安裝方便

體積小、安裝高度低

防護等級 IP65

相對線性誤差 1 % F nom



微型壓縮力傳感器專為小型安裝空間而設計，根據標稱力的不同，高度僅為 3 mm 至 7 mm，重量為 1 g 至 10 g（9 g 至 18 g，包括電纜）。它們用于確定各種應用中的壓縮力，適用于靜態和動態測量任務，例如。在實驗室和測試領域。



球形罩（球形載荷應用按鈕）允許非常簡單的力引入。力傳感器的通常安裝位置是水平或垂直。例如，使用粘合劑或使用硅樹脂來實現固定。壓縮力傳感器具有防濺功能，即使在惡劣的操作條件下也能可靠工作。



這些具有 IP65 防護等級的微型設計力傳感器可提供 0.5 N 至 5 kN 的標稱負載。壓力傳感器由不銹鋼制成，并且可以選擇電氣連接。測量范圍為 0 ... 0.5 N 至 0 ... 5,000 N。



F1222 系列的壓力傳感器用于例如包裝機械。這方面的一個例子是制藥行業的藥品包裝。在此應用中，必須精確控制和測量力。需要考慮力測量的眾多挑戰，例如嚴格的衛生要求、高溫和高吞吐量。F1222 型壓縮力傳感器可應對所有相關挑戰。





另一個應用領域是連接和測試技術。例如，該系列的力傳感器用于測量夾持力。



說明

為避免過載，在安裝過程中以電氣方式連接力傳感器并監控測量值是有利的。壓力傳感器應安裝在水平、研磨和足夠堅硬的表面上。力垂直施加在球形罩上的力傳感器軸上。



選項



集成過載保護

具有擴展標稱溫度范圍的高溫版本

輸出 4 ... 20 mA 或 0 ... 10 V 的電纜放大器

其他電纜長度



型號 F1224

1 kN 的微型壓縮稱重傳感器



微型力傳感器專門設計為具有小尺寸。由于它們的緊湊性，這些力傳感器可用于廣泛的工業和實驗室應用。F1212 系列設計用于測量 100 N 到 2000 N 范圍內的壓縮力。盡管尺寸緊湊，但組合誤差為滿量程的 0.35%。



特征

易于導入

緊湊和小尺寸

易于組裝

極低的安裝高度

防護等級 IP 65

綜合誤差 0.35% of FS
