德國MENZEL噴霧頭INDUTEC? MS FA 4 90 DM

公司介紹：

MENZEL metaLLCHEMIE GmbH在1989年開發出的第一個高性能的潤滑劑，沒有人認為這發將成為金屬加工的標準。開始被簡單地用于鉆頭或鋸，
現在可以實現幾乎用于所有的非機械和金屬切削過程，甚至深孔鉆或在傳輸線的高速加工。基于可生物降解的高性能油的最低數量潤滑技術，門澤爾已經成為市場的先驅和領導者。依靠我們多年的經驗，不斷優化的INDUTEC?MS系統。

產品介紹：

MENZEL metaLLCHEMIE 的INDUTEC MS潤滑壓力容器

壓力容器的單位，要根據噴灑頭的數量和閥的數量，以及根據間隔噴涂和噴涂量的數量而定。

1，2，6，10或40升容量的容器是可以的。高達20升容量的所有壓力容器的單位都配有一個液位控制器，該控制器可以發出信號，當液位低于最低，從而觸發自動關機和報警。氣動攪拌裝置作為附件保證了介質常數粘度。

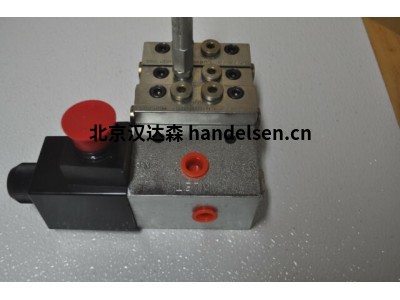

INDUTEC MS潤滑閥單元，根據閥上的單位，調節噴灑頭的噴灑時間?？梢赃x擇用24V，110V或230V電源的版本。

INDUTEC噴霧頭，INDUTEC?MS SD代表的噴涂頭的概念，它可以實現最廣泛的要求。該系統是基于同軸的產生5°噴角圓射流噴頭。使用特殊的配件，可以產生不同的噴灑模式和噴灑角度。由于其體積非常小，噴霧頭可以被安裝到一個狹小的空間。它們可以延長噴灑難以進入的領域，這是一個靈活的附件。

MENZEL metaLLCHEMIE 噴霧頭  MENZEL metaLLCHEMIE潤滑閥  MENZEL metaLLCHEMIE壓力容器

INDUTEC MS同軸噴頭，用于最小量的潤滑



INDUTEC®MS SD代表可以滿足最廣泛要求的噴頭概念。該系統基于同軸噴頭，該噴頭可產生具有5°噴射角的圓形噴嘴。使用特殊的附件，可以針對幾乎任何類型的應用生成一系列不同的噴霧樣式和噴霧角度。

由于尺寸極小，同軸噴頭只需要很小的安裝空間即可。它們可以通過靈活的附件進行擴展，以用于難以進入的噴涂區域。

這就是INDUTEC®MS同軸噴涂頭的工作方式



這種同軸噴頭使用壓縮空氣工作。通過彈簧將針壓在噴霧口上的針關閉噴霧頭。通過控制壓縮空氣將針推回，從而釋放噴霧口。介質從單獨的壓力容器供入同軸噴頭。壓縮的噴射空氣從第三壓力軟管進料。噴射空氣使同軸噴射頭所噴出的介質成形，并將其濃縮成精確，方向穩定且無霧的噴射流。

幾乎任何東西都可以噴



由于無級可調壓力，可以噴涂任何介質-從水基冷卻潤滑劑到極具粘性的切削和繪圖油?？梢允褂闷渌芊獠牧蠈婎^進行修改，以使用更具腐蝕性的介質。

最小數量也可以精確控制



根據應用，必須通過有針對性的修改將相應的同軸噴頭調整到特殊要求。以下概述使您可以深入了解不同部分在何種程度上可以合理地結合可能的應用領域。

通過使用SID特殊的內置吸頭盒進行轉換，可以更改物料流速。通過使用不同的附件，可以更改噴霧方式和噴霧角度。

理論噴霧角是近似值。決定性因素始終是介質與壓縮噴射空氣之間的相互作用。這兩個要素必須始終處于最佳關系。因此，在所有情況下都必須進行現場試驗，以找到確切的數值。。

簡單組成步驟：使用INDUTEC MS模塊化系統，您可以為更大，更復雜的系統配備中央壓力容器和多個閥門單元，并在以后需要時添加到該系統中。

為了提供具有不同噴射點的復雜生產線，可以將一系列閥單元并聯連接到一個壓力容器單元，并且每個單獨的噴射點可以配備一個或多個同軸噴射頭。

1.同軸噴頭

首先，您需要指定噴涂點的位置以及需要多少個同軸噴涂頭。必須根據相應的情況選擇同軸噴頭的類型，并且如果需要可以用適當?shù)母郊M(jìn)行修改，以便根據條件調整噴涂形式和噴涂強度等。

轉到INDUTEC MS同軸噴涂頭

2.閥門單元

第二步是確定哪些同軸噴頭應同時噴涂，因此可以組合在一起。每個組都需要噴涂時間。然后由閥單元控制這些。您可以選擇24V，110V或230V電源。

轉到INDUTEC MS閥門單元

3.壓力容器

然后必須借助于同軸噴頭的數量和閥單元的數量以及取決于噴涂間隔和噴涂量的選擇來選擇壓力容器單元?？商峁?-，2-，6-，10-或40升版本。

INDUTEC MS壓力容器

4.配件

在附件下安裝和修改INDUTEC MS系統有許多不同的可能性。在這里，您可以根據所選的安裝類型在不同的安裝設備，擴展等之間進行選擇
