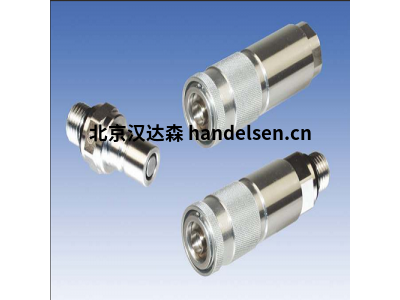

德國Walther-Pr?zision單接頭CN系列

德國Walther-Präzision是世界領先的高品質快速接頭系統開發商和制造商。德國Walther-Präzision提供快速密封接頭、單聯軸器和多聯軸器以及對接系統（例如復雜的機器人工具更換系統），德國Walther-Präzision以滿足對質量、可靠性和長使用壽命的最高要求 - "德國制造"。



德國Walther-Präzision CN系列單接頭特點：

帶凸輪鎖定的清潔斷裂聯軸器，適用于大體積流量。

CN系列主要用于化工行業，用于液體的裝載和運輸，例如在軟管站或作為罐式聯軸器。

公稱通徑：25、40、50、80和 100 mm

壓力范圍：高達 25 bar（耦合或非耦合）

介質：水、壓縮空氣、各種液體、燃料、潤滑脂/油、工業氣體

材料：不銹鋼 1.4404 / 1.4571 或等效

特殊功能/選項：在化學工業中用于裝載各種液體。由于特殊的設計原理，在壓力（高達5 bar）下，長填充軟管管路也可以實現無濺耦合和去耦。在狹小的空間條件下，可以省去手輪，并且可以用鉤鍵操作鎖定套筒。



德國Walther-Präzision CN系列單接頭技術規格：

主要在化工行業裝載期間

和液體運輸，例如在軟管軌道上。其他應用領域也是可能的。

特殊的構造原理意味著它是無飛濺的

也可以在高達 8 巴的壓力下使用長的、填充的軟管進行連接和斷開連接（見表）。

如果空間有限，由于小

作用在 CN-025 上的作用力甚至作用在環形手柄上

可以省去（可以使用鉤形扳手）。

• 帶凸輪鎖的清潔斷路聯軸器

• 無飛濺

• 可在殘壓下耦合，見表

• 體積小

• 極佳的流動特性

• 適用于真空（耦合時）

• 材料：不銹鋼 1.4571，可根據要求提供其他材料

• 密封件：常見的彈性體質量

• 耦合溫度范圍：–20 °C 至 100 °C / 取決于

 密封質量，溫度范圍高達 200°C 可應要求提供。

• 保護帽和插頭

• 鎖定狀態的電子查詢

• 機械編碼

• 可鎖定以防止未經授權的訪問

• ADR / RID 2017 根據 DIN EN 14432: 2014



德國Walther-Präzision CN系列單接頭型號：

Walther-Präzision CN-025

Walther-Präzision CN-040

Walther-Präzision CN-050

Walther-Präzision CN-080

Walther-Präzision CN-100

WALTHER-PRÄZISION 作為由塑料、黃銅、鋁、鋼和不銹鋼制成的快速接頭制造商，為氣動、水或液壓油、氣體和其他流體提供廣泛且創新的快速連接解決方案，包括用于多聯軸器的各種解決方案 技術以及用于工業機器人的工具更換器。



Walther-Präzision廣泛的快速接頭和多接頭產品系列具有超過 400.000 種變化，如今涵蓋了廣泛的范圍：標稱寬度從 2 – 300 mm (1/16 – 12”)，壓力從真空到 3,000 bar (44,000psi)， 允許的溫度范圍從 < 253 °C (-423°F) 到 > 800 °C (1,470°F)。





Walther-Präzision我們稱自己為所有行業的快速接頭和系統的“全方位供應商”，我們是認真的！

Walther-Präzision我們接頭的公稱尺寸從 2 到 300 mm，壓力范圍從真空到 3,000 bar。



Walther-Präzision快速接頭

快速接頭確保為機器和設備提供液體、氣體或電力的管線快速且安全地連接。在設備的維護和組裝過程中，快速接頭提供了更大的靈活性和效率，而無需額外的工具。線路可以快速斷開和重新連接，從而簡化了更換模塊、組件和工具等任務。根據管線設計、預期應用、管線中的壓力條件和通過管線的介質，有多種不同類型和變化的快速接頭可供選擇。







Walther-Präzision單聯軸器與多聯軸器

單聯軸器或單聯軸器只連接一根線，由兩個連接部分組成：聯軸器和適配器。根據應用的不同，有可讓介質自由通過的直通式聯軸器，也有可通過閥門密封管路的自密封式聯軸器。例如，Clean-break 聯軸器可確保在敏感行業（如化學工業）中實現無滴漏連接和斷開線路。單聯軸器設計用于不同的工作壓力：低壓范圍（高達 100 bar）、中壓范圍（高達 250 bar）或高壓范圍（高達 2,000 bar）。它們連接供應液體或氣體介質的管線；例如，水、油、潤滑脂、燃料或氣體。在單聯軸器的連接機構方面，有螺紋式聯軸器和插塞式聯軸器等區別。



與單聯軸器相比，多聯軸器一次連接多條線路。這種方法還可以確保線路不會互換，并且可以顯著加快和簡化耦合過程。多聯軸器可采用外殼式設計、緊湊型設計或板式安裝，使工廠能夠使用不同的流體材料或電力。根據耦合過程的發生方式，手動操作的多聯軸器、液壓、氣動或電動對接系統以及工業機器人的工具更換系統之間存在區別。



Walther-Präzision單聯軸器和多聯軸器的應用

許多工業部門都使用單聯軸器和多聯軸器。它們不僅提供了靈活性和更大的經濟效益，而且在連接線路時也提供了高度的安全性?？焖俳宇^或快速連接器經常用于汽車和鋼鐵行業、機械和工廠工程以及運輸、海上和國防技術?；瘜W(xué)和制藥工業、航空航天工業和醫療技術工業屬于特別敏感的行業，其中快速接頭必不可少。







Walther-Präzision汽車工業、運輸技術以及機器和系統工程中的快速接頭

在汽車制造中，多聯軸器和對接系統尤其有助于生產過程，并為沖壓工具或焊槍提供介質和電源。工具更換系統直接連接到機器人上，因此是車身外殼制造或測試設施中生產過程的核心組成部分。相比之下，單聯軸器連接液體、氣體和空氣管路；例如，在繪畫系統中。單聯軸器在運輸技術中發揮著更為重要的作用，無論是在汽車、鐵路還是造船行業；例如，用于冷卻和制動系統、車輛液壓系統或加氫站。特殊接頭也用于工廠建設和系統工程，用于自動和無滴漏連接和斷開線路；例如，在液壓系統中。







Walther-Präzision鋼鐵、海上技術、國防技術和航空航天工業對聯軸器提出了其他苛刻的要求

由于鋼鐵行業和海上技術行業的極端機械應變，快速接頭必須滿足特別高的標準。它們?yōu)殇搹S提供動力、液壓、壓縮空氣或氣體。模具中使用手動操作的多聯軸器，而同軸聯軸器為電線提供冷卻。單聯軸器和自動多聯軸器也用于向罩式退火爐提供介質。在海上技術領域，單聯軸器和多聯軸器由潛水員和遙控水下航行器 (ROV) 在水下操作，并且聯軸器用于氣體管線或控制液壓系統等應用。國防科技工業和航空航天工業對快速接頭提出了其他具體要求。這些用于改變武器系統以及測試設施中的聚合體或?yàn)楹教炱魈峁┙橘|(zhì)。







Walther-Präzision快速接頭為醫療技術以及化學和制藥行業提供安全保障

功能精確的快速連接接頭
