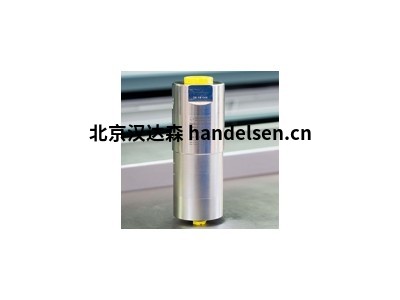

丹麥MINIBOOSTER液壓增壓器MINIBOOSTERHC6H

用于流體的增壓器具有增壓活塞，該增壓活塞帶有高壓活塞和直徑大于高壓活塞的低壓活塞。活塞分別在高壓缸和低壓缸中運動，并一起運動。高壓缸與高壓接口相連。第一控制線連接到電源連接器。第二控制管線連接到具有第一和第二切換位置的控制閥。第一連接連接控制線。低壓缸在第一切換位置通過控制閥連接到供應連接器并且在第二切換位置連接到回流連接器。開關位置由增壓器活塞控制。增壓器活塞打開或關閉控制管路之間的第一個連接。第一接頭完全設置在高壓活塞的運動行程內。



2、丹麥MINIBOOSTER液壓增壓器產品概述

壓工具具有馬達、閥門、液壓增壓器和供油接頭。液壓增壓器安裝在閥門和電機之間。閥和馬達在工具的縱向方向上彼此緊接布置。液壓增壓器具有至少一個增壓器活塞，該增壓器活塞的運動方向相對于工具的縱向方向以大于0°的第一角度定位。增壓器用于從低壓液壓動力源產生更高的壓力。增壓器基于活塞原理，其中較大直徑的活塞推動較小直徑的活塞。然后將壓力增加到等于比率的因子：較大直徑區域除以較小直徑區域。出口壓力將始終與供應壓力成正比。



3、丹麥MINIBOOSTER液壓增壓器產品特點

控制活塞運動的液壓系統允許在壓力建立期間高達20 Hz，在此期間增壓器提供連續流動。當達到最終壓力時，活塞運動停止。在系統壓力下，液壓流體流向端口IN。流體通過端口H徑直流經止回閥KV1、KV2和DV(如果有)。此時全部流體通過增壓器，然后高壓側H液壓缸快速向前運動。隨著液壓缸遇到阻力，高壓側H的壓力增加，直至達到液壓泵提供的壓力。達到液壓泵提供的壓力后，止回閥KV1和DV關閉，液壓油流向Vol 1。雙穩態閥BV1通過Vol 3連接到通向油箱的Vol 2。泵的壓力傳遞到Vol 1后，活塞向下運動。





4、丹麥MINIBOOSTER液壓增壓器產品參數

①HC4–I–NG版本：10種不同的增強系數

②P IN：20-207條

③P H:最大500 bar

④P RETURN:盡可能低（回油箱壓力）

⑤P OUTLET:P H=(P IN-P RETURN)i（強化）

⑥安裝：NG6(D03)或NG10(D05)堆疊歧管系統

⑦重量：NG6：6.0公斤。/NG10：6.2公斤



5、丹麥MINIBOOSTER液壓增壓器產品型號

①丹麥MINIBOOSTERHC4H

②丹麥MINIBOOSTERHC5

③丹麥MINIBOOSTERHC62

④丹麥MINIBOOSTERHC63

⑤丹麥MINIBOOSTERHC7

⑥丹麥MINIBOOSTERHC7-F

⑦丹麥MINIBOOSTERHC7-U

⑧丹麥MINIBOOSTERHC7H

⑨丹麥MINIBOOSTERHC78

⑩丹麥MINIBOOSTERHC6

?丹麥MINIBOOSTERHC6D

?丹麥MINIBOOSTERHC6D-D

?丹麥MINIBOOSTERHC6H
