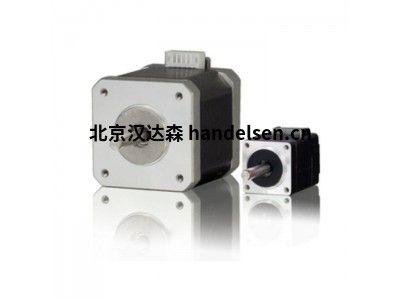

德國 Phytron ZSS系列高精度步進電機

高精度步進電機。 優化的幾何形狀和磁化特性，以保證平穩運行

Phytron ZSS 步進電機（19 - 56 毫米）提供高精度和平穩運行。 ZSS 電機具有多達 102.400 個可接近的位置（200 步電機，以微步進模式驅動，具有 1/512 步分辨率和編碼器），可為客戶的應用提供高精度定位功能。 基于其幾何形狀，ZSS 系列具有平穩的低共振運行性能。 受益于低噪音、典型的平穩運行和由此產生的最佳效果，特別是對于光學高精度應用。



主要應用：

醫學和實驗室技術

4D 超聲波掃描儀

光學和測量技術

光學測量系統

射電望遠鏡，天線技術



技術細節：

適用于單極或雙極控制模式的兩相混合式步進電機

保持扭矩從 3.8 到 700 mNm

尺寸 19 至 56 毫米

每個尺寸最多 3 種電機類型和 3 個標準繞組可選

標準步數/轉：200，步距角：1.8°

特殊步數取決于電機尺寸

最低防護模式：IP40

允許的環境溫度：-30 °C 至 +80 °C

可選：齒輪箱、電機制動器、編碼器、雙軸、散熱片、聯軸器等。



可用型號：

尺寸、步數、繞組：參見技術資料

自由線端或保護蓋、散熱器、第二軸

齒輪、電機制動器、編碼器



19.200.0.6型號參數舉例：

型號：19.200.0.6

電流：0.6A

電阻：1.85Ω

電感：0.55mH

保持轉矩：3.8mNm

制動扭矩：0.9mNm

轉動慣性：0.0009kg cm2

軸承軸向載荷：3N

軸承徑向載荷：3N

質量：0.04KG

長度：26.5mm

邊長：19mm



26.200.0.6型號參數舉例：

型號：26.200.0.6

電流：0.6A

電阻：5.85Ω

電感：3.2mH

保持轉矩：25mNm

制動扭矩：2.2mNm

轉動慣性：0.006kg cm2

軸承軸向載荷：5N

軸承徑向載荷：5N

質量：0.11KG

長度：47mm

邊長：25mm
