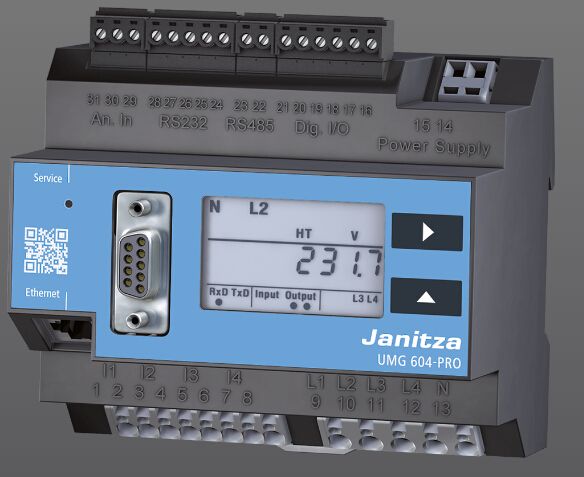

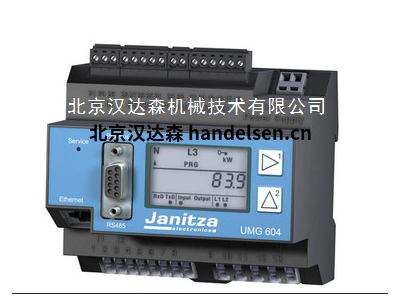

Janitza電能質量分析儀UMG604

Janitza電能質量分析儀UMG604
廠家介紹

王春風 QQ：2853369886   手機：13552869098 電話：010-64717020-123 傳真：010-84786709-666 郵件：sales22@handelsen.cn

Janitza 電氣在德國作為一家專業生產精密測量?jī)x器以及電力控制系統的國際型企業已經有42年的歷史。現在全球很多國家和地區設立了辦事機構和合作單位。他標志著世界上最先進的功率因數補償測量?jī)x將為中國企業與電力系統改造作出卓越的貢獻。

UMG604在線式電能質量分析儀是特別適用于需要按照電能質量標準（如EN50160）進行電能質量監測和分析的場合。
UMG604具有4個通道電壓輸入和4個通道的電流輸入，可以從 40-70Hz (15-440Hz) 的電網中采集電壓電流的真有效值(RMS值)并數字化輸出。內嵌的數字信號處理器從采樣值中計算出相關的電能參數，三相系統中額定電壓可被定義為相電壓或線電壓，并作為諧波、瞬態、事件記錄或者閃變測量的參考電壓。
    UMG604提供豐富的通訊接口，如RS485,以太網等，同時支持各種通訊協議，如 Modbus, Profibus, Ethernet (TCP/IP), BACnet, http, FTP, SMTP, SNTP, DNS 等等，這樣UMG604就可以方便快速地接入并集成到現有的控制系統網絡。
UMG604具有嵌入式網絡服務器功能，所以用戶可以隨時隨地地通過普通網絡瀏覽器（如IE,Firefox等）訪問UMG604,并實時地掌握系統運行的信息。

應用場合
通過以太網網關功能管理從站測點
連續監測電能質量，根據EN50160等電能質量標準
分析電網的電氣故障問題
監測配電網絡的電能質量參數，根據 EN/IEC 61000-4-7, 4-15, 4-30標準
生成基于 EN 50160 電能質量標準的分析報告
遠程控制：如限值報警等
作為PLC或樓宇自控系統的電能參數傳感器

主要特性

基于IEC 61000-4-30標準的電能質量測量方法
A級測量方法
諧波測量：1~63次 傅里葉分析（相電壓、線電壓電流、有功功率（供給/消耗）和無功功率（感性/容性））
測量諧波和間諧波 (相電壓、線電壓和電流)
基于EN50160電能質量標準，通過配套的Gridvis編程和分析軟件分析和評估電能質量
閃變測量，基于 DIN EN 61000-4-15 標準
適用 IT 和 TT 配網 (300V CATIII)
4個電壓和4個電流的獨立測量通道
連續測量率： 20kHz
  在一個采樣周期（200ms）記錄超過2000個以上的測量數據記錄超過 >50μs 的瞬態事件，并可同時保存超過16,000 采樣點
數據存儲和事件記錄 (128MB 閃存)
2 個數字輸入和2 個數字輸出
Profibus DP/V0 和 RS 485 (Modbus RTU, Modbus-主站, 選件 BACnet)
以太網接口 (網絡服務器, E-Mail, 選件 BACnet)使用 Jasic 語言進行用戶自定義應用編程
UMG604電能表有一下幾種訂貨型號：
電能質量分析儀    UMG604E    訂貨號52.16.002
    電能質量分析儀    UMG604E    （ 訂貨號52.16.012）電源電壓 50-110V AC, 50-155V DC
    電能質量分析儀    UMG604EP    （訂貨號52.16.201）電源電壓95-240V AC, 135-340V DC
    電能質量分析儀    UMG604E    （ 訂貨號52.16.202）電源電壓95-240V AC, 135-340V DC
JANITZA    電能質量分析儀    UMG605    訂貨號：52.16.027
