意大利SPEEDYBLOCK工裝夾具支撐襯套硬化和研磨鋼

強化長壽命系列：熱鍛件，以及硬化和磨削的樞軸和襯套使該系列適用于重載和長使用壽命。應用:用于中型和重型夾緊工作、焊接夾具、木工工作、模具以及通常需要高夾緊力和運動重復性強的情況。切換機制：與以前的垂直增強系列相同的特性和應用。這些機構的設計更加通用，可以焊接不同的零件和附件并組成您的夾具，以更好地滿足所有類型的夾具需求。該系列通常用于中型和重型夾緊工作、焊接夾具、木工工作、模具以及通常需要高夾緊力和運動重復性強的情況。



2、意大利SPEEDYBLOCK工裝夾具產品應用

控制桿和夾緊桿向相反方向移動。當獲得夾緊時，控制桿處于水平位置?？商峁?0至620 daN的夾緊力。性能：零件由表面硬化鋼板制成。硬化和回火支撐樞軸。支撐襯套（適用于350 daN及以上的尺寸）經過表面硬化和研磨。表面處理：鍍鋅。工具的形狀確保夾緊和控制桿之間的安全距離，防止操作員的手指在工具打開過程中被卡住。夾緊桿在鎖定位置被引導，以增加任何側向運動的穩定性。為了防止振動引起的意外打開，該系列的一些工具配備了稱為“安全裝置”的裝置，適用于將夾具保持在關閉位置。

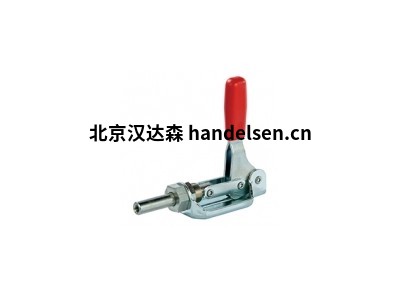

3、意大利SPEEDYBLOCK工裝夾具原理

在這個系列中，控制桿的圓周運動轉化為推桿的直線運動。除120/AS和300/AS型號外，該系列通過推或拉工作和夾緊。輕型系列滿足80至720 daN的夾緊要求，而重型系列則滿足120至4500 daN的夾緊要求。輕型系列：推桿、導套和其他鍍鋅鋼板零件。ASD/ASS型號的主要特點是施力點低，并且垂直方向的阻力非常小。80-165-340/AS型可以通過外螺紋進行正面安裝，使控制桿能夠旋轉到最有利的使用位置。支架增加了應用范圍。對于重型系列：尺寸70的底座由黑色涂漆黃銅制成。





4、意大利SPEEDYBLOCK工裝夾具優點

①材質：磷化鋼

②樞軸：硬化和研磨鋼

③支撐襯套：硬化和研磨鋼

④手柄：紅色聚氨酯，耐油、油脂和其他化學試劑

⑤性能：A型，帶開放式夾緊桿和兩個法蘭墊圈

⑥E型帶孔眼夾緊桿以插入主軸

⑦特點和應用：夾緊桿和控制桿是鍛造的

⑧夾緊桿的導向是可調的



5、意大利SPEEDYBLOCK工裝夾具信息

①常用于鎖定容器門和蓋子用途

②對于輕載系列，保持強度為160至750 daN

③安裝面平行于受力方向

④手柄在夾緊狀態下與安裝面平行

⑤組裝時滑動面涂有潤滑脂

⑥鋼，鍍鋅/不銹鋼AISI304

⑦聚氨酯，紅色

⑧耐油、油脂和其他化學品
