產品介紹

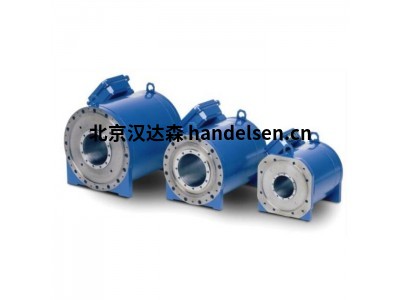

逆變電源用異步伺服電機QCAvs-QCAvp系列
QCAVS Sincrovert® 系列的三相異步伺服電機滿足現代機器和高產量工廠的緊湊和動態性能要求。
電機的外部四邊形結構為壓鑄成型和加工的鋁制外殼，以優化冷卻和散熱，在框架結構上加工有徑向通風翅片，用于自然散熱（無電風扇）。
定子和轉子的磁性疊片幾何結構旨在確保高性能、極低慣性、高過載以及無扭矩波動的正常和流暢運行。
這些電機可以安裝多種附件和選件，包括編碼器、制動器、溫度傳感器、電源連接器、特殊軸和法蘭、更高的機械防護等級等……也可根據要求提供定制版本，以滿足特定的機械和電氣 要求。
QCAVS Sincrovert® 電機的優點：
? 由鋁制成，重量輕，帶有集成散熱片或通風管道。
? 高度動態
? 極其緊湊
? 現代設計
? 非常堅固的結構部件，專為逆變器和變速電機而設計。
? 簡單且非常強大的組件
本系列電機的主要使用行業：
? 醫藥行業
? 木工
? 玻璃制品
? 機械
? 處理和儲存
? 加工塑料
? 紡織品
? 起重
典型的使用領域：
? 包裝和包裝廠
? 自動存儲系統
? 處理和加工織物的機器
? 配料泵和進料器
? 玻璃加工機
? 機械手
交流三相方框異步伺服電機- QcaVs- QcaVp系列通用參數：
低慣量感應伺服電機，僅適用于逆變器應用。（不允許不帶逆變器直接在線連接）
軸高： 63, 71, 80, 90, 100, 112mm
功率： 0,2…6,3kW
扭矩： 1…17Nm
重量： 4,9…35kg
極數： 2, 4
基本轉速： 1500, 2000, 3000, 4000, 5000rpm
電源電壓： 400Vac – 230V….330V按要求
接線方式： 星形，三角形/星形適用于指定型號
電氣連接： 電源連接器高達 71A，用于 71B…90L 的三角形/星形連接的 Nr.6 端子
安裝方式： 僅B5
振動度： R、S
防護等級：IP 54 IP55
冷卻方式：QCAVP 和 QCAVS：63SA…71A，非通風 IC 410；QCAVS：71B…90L - IC 416，軸流風扇 1-ph 230V 50/60Hz
平衡方式： 半鍵、全鍵或無鍵可按要求
環境溫度： -20…+40°C
定子材料： 鋁
覆蓋材料： 鋁
軸鋼： C45
接線盒位置： 標準位置頂部安裝
可用選項： 編碼器、PTC、KTY84-130、駐車制動器
具體型號：
OEMER QcaVs 63SA
OEMER QcaVs 63SB
OEMER QcaVs 63M
OEMER QcaVs 71A
OEMER QcaVs 71B
OEMER QcaVs 80S
OEMER QcaVs 80M
OEMER QcaVs 90MA
OEMER QcaVs 90MB
OEMER QcaVs 90L
OEMER QcaVp 71A
OEMER QcaVp 80B
OEMER QcaVp 100M
OEMER QcaVp 112S
OEMER QcaVp 112M
