德國Cinogy CinCam CMOS 系列技術指導
CINOGY Technologies GmbH 是德國哥廷根應用科學與藝術大學的衍生公司。創立的愿景是生產和銷售自己的光束分析解決方案發明。用于工業和科學應用的高質量激光光束輪廓儀和配件的開發、制造和分銷是CINOGYTechnologies的主要業務。CINOGYTechnologies會花時間找出客戶的需求，并不斷尋找滿足這些需求的最佳解決方案和服務?；诙嗄甑慕?jīng)驗，我們可以受益于深厚的專業知識，可以滿足從紫外到紅外波長范圍的幾乎所有光束分析要求。提高產品質量、工藝可靠性和效率只是獨特光束輪廓系統眾多優勢中的一小部分。

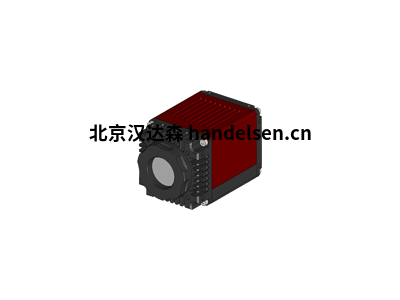

德國Cinogy CinCam CMOS 系列
產品介紹：
特別具有成本效益的光束分析儀CinCamCMOS經過優化，可提供出色的靈敏度。百萬像素CMOS傳感器可提供高達30fps的精確激光束分析。輕巧和超緊湊的設計可以輕松適應標準光學成像系統和光機組件，確保最高的靈活性。
產品特點：
-小型入門級光束分析儀
-高分辨率MPixel傳感器，無需蓋板玻璃
-通過高幀速率和動態范圍進行實時監控
-標準高速USB2.0/3.0接口
-提供不同的軟件版本：Lite、Standard、Professional
型號示例：
型號：CMOS-1201(1/2”)
光譜響應：400-1150nm；像素數：1.3MPixel；像素大小：5.2x5.2µm；位深度（輸出）：8位；動態的：68分貝；尺寸：40x40x20mm
型號：CMOS-1202(1/1.8”)
光譜響應：400-1320nm；像素數：1.3MPixel；像素大?。?.3x5.3µm；位深度（輸出）：8位；動態的：62分貝；尺寸：40x40x20mm
型號：CMOS-1203(1/1.8”)
光譜響應：400-1320nm；像素數：2兆像素；像素大小：4.5x4.5µm；位深度（輸出）：8位；動態的：62分貝；尺寸：40x40x20mm
型號：CMOS-1204(1/2.5”)
光譜響應：400-1150nm；像素數：5兆像素；像素大?。?.2x2.2µm；位深度（輸出）：8位；動態的：70分貝；尺寸：40x40x20mm
型號：CMOS-1201-納米(1/1.8”)
光譜響應：400-1320nm；像素數：1.3MPixel；像素大?。?.3x5.3µm；位深度（輸出）：10位；動態的：62分貝；尺寸：29x29x20mm
型號：CMOS-1.001-納米(1”)
光譜響應：400-1320nm；像素數：4.2MPixel；像素大?。?.5x5.5µm；位深度（輸出）：10位；動態的：60分貝；尺寸：29x29x24mm
型號：CMOS-1201-Pico(1/2.5”)
光譜響應：400-1150nm；像素數：5兆像素；像素大?。?.2x2.2µm；位深度（輸出）：12位；動態的：70分貝；尺寸：15x15x11.5mm
德國Cinogy CinSquare M² 工具
產品特點：
CinSquare系統CS200/CS300是一款緊湊型全自動工具，用于測量從紫外到近紅外光譜范圍內連續和脈沖激光系統的光束質量。該系統由一個固定聚焦透鏡組成，位于一個電動平移臺前面，該平臺帶有基于相機的CinCam光束分析儀。其運行穩健性和可靠性確保在工業、科學、研究和開發中的持續使用應用。根據ISO11146-1/2，CinSquare系統測量完整的光束焦散，并確定與參考平面相關的M²、腰部位置、發散度等。為了方便使用，CinSquare系統配備了兩個用于精確定位激光束的對準鏡和一個用于增加光束衰減的濾光輪。
產品特點：
-符合ISO11146-1/2
-工業設計中堅固而緊湊的測量工具(24/7)
-基于攝像頭的系統，無需掃描狹縫技術
-在<1分鐘/約30秒的快速掃描內進行全自動光束質量測量
-新的“CinCal”'最高測量精度的算法
-M²、發散度、束腰直徑和位置、瑞利長度
-用于可視化光束質量參數的2D和3D-Caustic-Fit
產品參數：
光譜響應：250-1800nm（取決于傳感器）
技術：CCD/CMOS/InGaAs
光束直徑（1/e 2）：0.5-10mm
默認：多達6個ND濾鏡和多達6個預裝鏡頭
輸入功率：高達20W（模塊化衰減器）
軟件：RayCi-Pro
德國Cinogy CinSpot 工具
產品介紹：
CINOGY的聚焦光束輪廓儀是強大而緊湊的分析系統，適用于功率高達400W(FBP-1KF)和1kW(FBP-2KF)的聚焦激光器。帶有USB3.0接口的集成CMOS傳感器可實現精確的實時測量。FBP基于多級高性能衰減器。額外的可更換濾芯支持衰減與相應激光功率的最佳匹配。聚焦的激光束直接引導至傳感器，無需成像光學元件。不再需要對激光功率相關的圖像誤差進行復雜的校正。光學設計允許寬帶使用并覆蓋材料加工中的所有主要波長，例如在3d金屬打印機的服務和維護、汽車行業以及顯示器和半導體應用中。
產品特點：
-焦點大小和位置、M²分析等
-高分辨率CMOS傳感器
-工業設計中堅固緊湊的測量工具(24/7)
-快速輕松地集成到光學裝置中
-水冷
-清潔空氣沖洗
-絕對功率校準，例如1070nm
-2D和3D-Caustic-Fit，用于可視化焦點參數
產品參數：
光譜響應：355nm / 532nm / 1064nm（其他根據要求）
技術：CMOS
焦點大?。?gt;(42) 64µm@單模 / >300µm@多模
輸入功率：400W@FBP-1KF / 1000W@FBP- 2KF
準確性：腰部位置 50μm / 光斑尺寸 3%
軟件：RayCi-Pro
