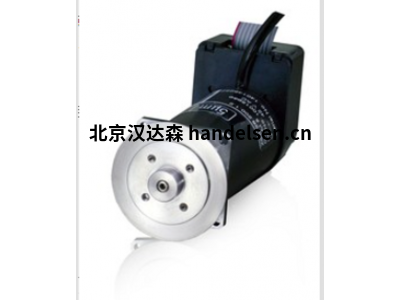

Phytron電機VSS/VSH 33D200D0D6

1.德國Phytron動作。人與機器。彼此之間，彼此之間。

不斷追求完美，結合數十年的經驗，Phytron成為了在極端環境條件下的自動化解決方案領域中高科技設備的領先供應商之一。除其高精度的步進電機和帶有可選齒輪和反饋系統的線性執行器外，Phytron還提供廣泛的電力電子設備和控件，以為我們的全球客戶提供支持。無論您在哪里選擇Phytron，我們的產品都使用相同的語言：每個系列的設備和每個定制的解決方案都體現著對質量的熱情，相同的專業知識和相同的高科技精度。自1994年以來，對細節的關注已獲得DIN EN ISO 9001認證，從1997年至2016年已獲得DIN EN ISO 13485認證，自2016年以來已獲得DIN EN 9100認證。

Phytron秉承這些價值觀，于1947年成立，至今仍保留著這些價值觀。我們的員工參加定期的進一步培訓課程，并從各個管理層的開放式溝通中受益。因此，Phytron取得了持續的成功，并被評為“ TopJob”公司。

這些價值很簡單地是Phytron在客戶和合作伙伴中受歡迎的基礎。



2.久經考驗的2相混合式步進電機ZSS系列結合了最高的精度和平穩的運行特性。 多達102,400個平易近人

位置（200步電機，以1/512步長分辨率和編碼器在微步模式下驅動）ZSS電機

為您的應用程序提供最高精度的定位功能。

ZSS系列與標準市場電機不同，其擴展的環境溫度范圍為-30至+80°C。

因此，電機最適合

在各個領域的苛刻應用

的應用程序。

完美適合您的應用程序：

•帶齒輪

-GPL低反沖行星齒輪

-PLG行星齒輪

-高清諧波傳動齒輪

-GSR蝸輪

•帶電機制動器

-用于24 VDC電源的永磁制動器

電壓

•帶編碼器

-標準分辨率500線

-3通道光學增量式編碼器



Phytron 的 VSS / VSH 步進電機是 30 多年空間技術經驗的結晶。 專門設計的兩相混合式步進電機可用于高達 10 -11 hPa 的真空環境。 它們是特殊環境的最佳選擇，例如深度和高溫或極端輻射強度。

概述：

用于在真空或空間中運行或用于低溫應用的步進電機

可承受高沖擊和振動載荷

真空度高達 10-11 hPa

溫度范圍取決于應用

抗輻射能力高達 106 J/kg

保持扭矩從 3.4 mNm 到 13 Nm

直徑 19 至 125 毫米

每轉完整步數：200 (1.8°)

排氣孔以避免殘留氣體



可選的：

VGPL 行星/諧波傳動齒輪

熱敏元件型 KTC/Pt100 電阻傳感器

編碼器

雙軸



定制結構：

可定制適用惡劣環境中運行，兼容潔凈室，帶主軸電機

用于減輕重量和抗振性的集成電機齒輪類型 - 鈦外殼或空間應用

減少磁發射



應用：

質譜儀

電子顯微鏡

鍍膜和濺射

航天

高能物理學

粒子加速器

深鉆技術



VSS19.200.0.6型號參數舉例：

型號：19.200.0.6

電流：0.6A

電阻：2.1 Ω

電感：0.85mH

保持轉矩：3.4mNm

制動扭矩：0.9mNm

轉動慣性：0.0009kg cm2

軸承軸向載荷：3N

軸承徑向載荷：3N

質量： 0.05KG

長度：26.5mm

邊長：19mm



52.200.1.2型號參數舉例：

型號：52.200.1.2

電流：1.2A

電阻：2.65 Ω

電感：7mH

保持轉矩：350mNm

制動扭矩：13mNm

轉動慣性：0.15kg cm2

軸承軸向載荷：25N

軸承徑向載荷：70N

質量： 0.72KG

長度： 65mm

邊長：52mm



80.200.5型號參數舉例：

型號：80.200.5

電流：5A

電阻：0.4 Ω

電感：2.3mH

保持轉矩：2300mNm

制動扭矩：120mNm

轉動慣性： 1.24kg cm2

軸承軸向載荷：50N

軸承徑向載荷：180N

質量：  2.8KG

長度： 100mm

邊長： 80mm
