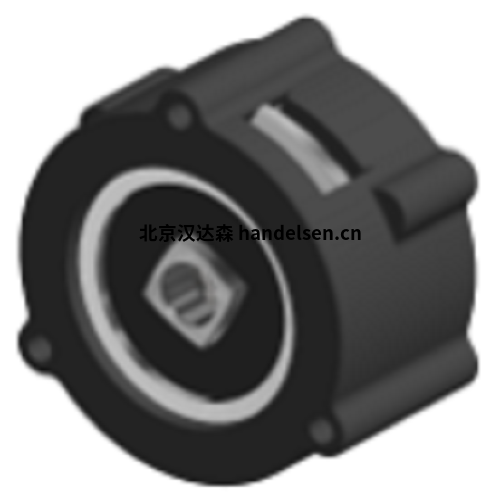

kendrion單盤制動器防爆 7614E10B00技術規格

Kendrion EEX線

單盤制動器防爆

在具有防爆功能的彈簧壓力制動器中，那些可能點燃爆炸性混合物的部件被裝入殼體中。當電流關閉時，電磁彈簧壓力制動器會產生制動扭矩。

Kendrion特征

·爆炸或沼氣保護，符合ATEX指令的防塵

·壓敏電阻保護電路，防止電壓峰值

·環境溫度-20°C至+ 40°C

Kendrion應用

·直流電機

·三相交流電動機

·齒輪馬達

·提升和輸送技術

·石化行業



Kendrion關于EEX Line

彈簧壓力單碟剎Vario Line

EEX LINE包括彈簧壓力單盤制動器，為爆炸危險區域提供防爆保護。具有沼氣保護功能的彈簧壓力制動器適用于有沼氣危險的地下挖掘。在具有防爆功能的彈簧壓力制動器中，那些可能點燃爆炸性混合物的部件被裝入殼體中。如果殼體內的混合物爆炸，則后者承受規定的試驗壓力并防止爆炸轉移到殼體周圍的混合物中。制動器配有四個熱斷路器和一個微動開關。微動開關可防止啟動未升降的制動器。熱斷路器與微動開關串聯，一旦制動器出現不允許的高溫，就會中斷機器的控制電路。制動器具有耐海水性。當電流關閉時，電磁彈簧壓力制動器會產生制動扭矩。通過附加的手提升功能，可以手動中和制動效果。



Kendrion工作原理

彈簧式單盤制動器設計為干式運行。由電磁場產生的力用于克服由彈簧力產生的制動效果。彈簧施加的單盤制動器處于無動力狀態，并在施加直流電壓時釋放。摩擦盤和輪轂之間的形狀配合連接以及輪轂與機器軸（例如電機軸）的連接確保了由彈簧施加的單盤制動器產生的扭矩（制動扭矩）可靠地傳遞到機器（發動機）。防爆彈簧式單盤制動器的特點是可以點燃爆炸性混合物的所有部件都放置在外殼中。該外殼設計用于在混合物在外殼內爆炸時承受規定的測試壓力。



Kendrion制動設計

彈簧式單盤制動器的螺線管外殼可容納牢固安裝的帶有飛線的勵磁線圈。懸空引線連接到連接器盒內的連接端子。法蘭和摩擦片通過機械螺釘擰到螺線管外殼上。蓋子通過機械螺釘固定到螺線管殼體上，以獲得壓力密封組件。由于壓縮彈簧產生的彈簧力，摩擦盤在銜鐵上壓靠在摩擦板和凸緣上，以產生彈簧施加的制動器的制動效果。構成彈簧加壓制動器的旋轉部分的摩擦盤和輪轂與待制動的軸連接。摩擦盤采用方形插座，可沿軸向在輪轂上移動。提供墊片套筒以允許調節氣隙''?？蛻魧Ｓ眠B接電纜可通過電纜密封套送入連接器盒。當DC電壓施加到彈簧施加的單盤制動器的內置勵磁線圈時，彈簧力被電磁場的動態效應克服。這導致電樞被釋放并且制動效果被中和。待制動的軸不會受到制動器的任何軸向力。彈簧式單盤制動器配有冗余熱敏開關系統和微動開關。提供微動開關以防止在制動器釋放之前啟動機器（例如電動機）。四個熱敏開關與微動開關串聯連接并中斷機器的控制電路（例如，電動機）一旦超過允許的最大制動溫度。當使用手動釋放制動器時，必須在包圍制動器的部件（例如風扇罩）中提供開口，以允許安裝手動釋放桿。手動釋放允許手動釋放制動器（例如，在電源故障的情況下）。



Kendrion規格和技術細節

標稱扭矩范圍 10 Nm - 270 Nm

電壓      DC 205,230 V

保護等級     IP 67

Kendrion產品型號：

·操作手冊76..E..B00

Kendrion 7614E10B00

Kendrion 7614E11B00

Kendrion 7614E13B00

Kendrion 7614E16B00

Kendrion 7614E19B00

Kendrion 7614E24B00

Kendrion 7616E10B00

Kendrion 7616E11B00

Kendrion 7616E13B00

Kendrion 7616E16B00

Kendrion 7616E19B00

Kendrion 7616E24B00

Kendrion 7624E10B00

Kendrion 7624E11B00

Kendrion 7624E13B00

Kendrion 7624E16B00

Kendrion 7624E19B00

Kendrion 7624E24B00

Kendrion 7626E10B00

Kendrion 7626E11B00

Kendrion 7626E13B00

Kendrion 7626E16B00

Kendrion 7626E19B00

Kendrion 7626E24B00

·操作手冊76..E..B10

Kendrion 7614E10B10

Kendrion 7614E11B10

Kendrion 7614E13B10

Kendrion 7614E16B10

Kendrion 7614E19B10

Kendrion 7614E24B10

Kendrion 7616E10B10

Kendrion 7616E11B10

Kendrion 7616E13B10

Kendrion 7616E16B10

Kendrion 7616E19B10

Kendrion 7616E24B10

Kendrion 7624E10B10

Kendrion 7624E11B10

Kendrion 7624E13B10

Kendrion 7624E16B10

Kendrion 7624E19B10

Kendrion 7624E24B10

Kendrion 7626E10B10

Kendrion 7626E11B10

Kendrion 7626E13B10

Kendrion 7626E16B10

Kendrion 7626E19B10

Kendrion 7626E24B10

·操作手冊76..G..B10

Kendrion 7614G10B10

Kendrion 7614G11B10

Kendrion 7614G13B10

Kendrion 7614G16B10

Kendrion 7614G19B10

Kendrion 7614G24B10

Kendrion 7616G10B10

Kendrion 7616G11B10

Kendrion 7616G13B10

Kendrion 7616G16B10

Kendrion 7616G19B10

Kendrion 7616G24B10

Kendrion 7624G10B10

Kendrion 7624G11B10

Kendrion 7624G13B10

Kendrion 7624G16B10

Kendrion 7624G19B10

Kendrion 7624G24B10

Kendrion 7626G10B10

Kendrion 7626G11B10

Kendrion 7626G13B10

Kendrion 7626G16B10

Kendrion 7626G19B10

Kendrion 7626G24B10



·操作手冊76..N..B00

Kendrion 7614N10B00

Kendrion 7614N11B00

Kendrion 7614N13B00

Kendrion 7614N16B00

Kendrion 7614N19B00

Kendrion 7614N24B00

Kendrion 7616N10B00

Kendrion 7616N11B00

Kendrion 7616N13B00

Kendrion 7616N16B00

Kendrion 7616N19B00

Kendrion 7616N24B00

Kendrion 7624N10B00

Kendrion 7624N11B00

Kendrion 7624N13B00

Kendrion 7624N16B00

Kendrion 7624N19B00

Kendrion 7624N24B00

Kendrion 7626N10B00

Kendrion 7626N11B00

Kendrion 7626N13B00

Kendrion 7626N16B00

Kendrion 7626N19B00

Kendrion 7626N24B00



·操作手冊76..P..B00

Kendrion 7614P10B00

Kendrion 7614P11B00

Kendrion 7614P13B00

Kendrion 7614P16B00

Kendrion 7614P19B00

Kendrion 7614P24B00

Kendrion 7616P10B00

Kendrion 7616P11B00

Kendrion 7616P13B00

Kendrion 7616P16B00

Kendrion 7616P19B00

Kendrion 7616P24B00

Kendrion 7624P10B00

Kendrion 7624P11B00

Kendrion 7624P13B00

Kendrion 7624P16B00

Kendrion 7624P19B00

Kendrion 7624P24B00

Kendrion 7626P10B00

Kendrion 7626P11B00

Kendrion 7626P13B00

Kendrion 7626P16B00

Kendrion 7626P19B00

Kendrion 7626P24B00



kendrion EX 14E10A00

kendrion EX 14E11A00

kendrion EX 14E13A00

kendrion EX 16E16A00

kendrion EX 14E19A00

kendrion EX 14E24A00

kendrion EX 16E10A00

kendrion EX 24E10A00

kendrion EX 26E10A00

kendrion EX 16E11A00

kendrion EX 24E11A00

kendrion EX 26E11A00

kendrion EX 16E13A00

kendrion EX 24E13A00

kendrion EX 26E13A00

kendrion EX 16E16A00

kendrion EX 24E16A00

kendrion EX 26E16A00

kendrion EX 16E19A00

kendrion EX 24E19A00

kendrion EX 26E19A00

kendrion EX 16E24A00

kendrion EX 24E24A00

kendrion EX 26E24A00



kendrion EX 14G10A00

kendrion EX 16G10A00

kendrion EX 24G10A00

kendrion EX 26G10A00

kendrion EX 14G11A00

kendrion EX 16G11A00

kendrion EX 24G11A00

kendrion EX 26G11A00

kendrion EX 14G13A00

kendrion EX 16G13A00

kendrion EX 24G13A00

kendrion EX 26G13A00

kendrion EX 14G16A00

kendrion EX 16G16A00

kendrion EX 24G16A00

kendrion EX 26G16A00

kendrion EX 14G19A00

kendrion EX 16G19A00

kendrion EX 24G19A00

kendrion EX 26G19A00

kendrion EX 14G24A00

kendrion EX 16G24A00

kendrion EX 24G24A00

kendrion EX 26G24A00

kendrion 76 14G11B00

kendrion 76 26G11B00

kendrion 76 14G13B00

kendrion 76 14G16B00

kendrion 76 14G19B00

kendrion 76 14G24B00
