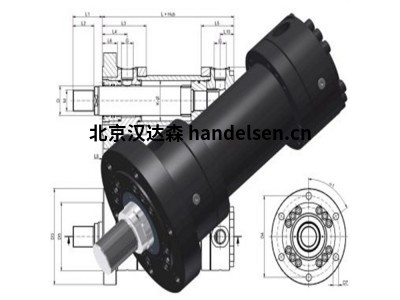

Heiss液壓油缸帶位置測量系統SZ100 - SZ250用于數控機床

HeissSZ100 - SZ250標準氣缸帶位置測量系統和閥板連接

您不需要閥板連接，標準氣缸系列 SZ 自然可提供位置編碼器。在這種情況下，外部尺寸保持不變，只有微小的長度變化是可能的。

Heiss 液壓標準缸 SZ 100、160、250，帶位置測量系統和閥板連接

Heiss可以連接伺服閥和比例閥

伺服質量的密封件可實現無粘滑運動

Heiss連續工作的最高溫度默認為 -20 至 +70°C

連續和精確的行程感應以及高重復精度

免接觸、免磨損位置編碼

9 種不同的活塞尺寸可供選擇，從 32 到 200mm

20 種不同的附件，可承受高達 250 巴的壓力

可與水一起使用

HeissSZ100 - SZ250標準氣缸帶位置測量系統配置：

110

基本附件

可夾緊缸筒

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

111

螺紋附件

氣缸蓋上有外螺紋

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

111-1

螺紋附件

氣缸蓋表面帶有定心臺肩和螺紋孔

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

111-2

螺紋附件

氣缸底面上的定心臺肩和螺紋孔

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

112

法蘭連接

氣缸蓋正面有四個螺栓孔

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

112-1

法蘭連接

氣缸蓋背面有四個螺栓孔

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

113

腳附件

切向腳擰到缸筒上

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

113-1

腳附件

斜腳擰在氣缸蓋上

113-2

大驚小怪

Am Zylinderkopf aufgeschraubter und auf Rohr verschiebbarer Winkelfuss

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

114

樞軸銷附件

在氣缸蓋前端

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

114-1

樞軸銷附件

在氣缸蓋后端

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

115

樞軸銷附件

擰在缸筒上，位置可調

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

116

樞軸銷附件

在缸底

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

117

法蘭連接

氣缸底部有 4 個螺栓孔

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

118

樞軸銷附件

缸底帶青銅襯套

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

218

樞軸眼附件

兩端帶青銅襯套

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

119

樞軸眼附件

缸底帶球窩接頭

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

219

樞軸眼附件

兩端帶球窩接頭

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

125

U形夾附件

氣缸底部的U形夾支架

帶位置測量系統和閥板連接的標準液壓缸系列 SZ 100、160、250

225

U形夾附件

兩端（油缸底部的U形夾支架和桿端的桿U形夾）

Heiss液壓油缸帶位置測量系統SZ100 - SZ250用于數控機床
