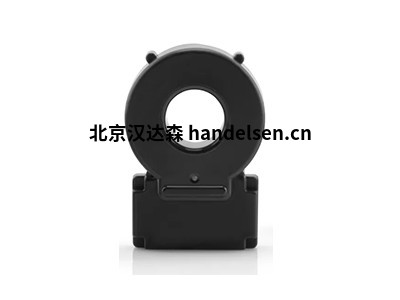

德國VAC電流傳感器

德國VAC電流傳感器

名稱。VAC電流傳感器

模型。4640-X100

品牌。VAC

原產地。德國



VAC是一家領先的磁性材料和解決方案的制造商。作為一個可靠的合作伙伴，瓦克以開創性的解決方案推動技術的發展，為節約資源和保護環境做出了巨大的貢獻。瓦克在全球多個生產工廠擁有4300多名員工，完全有能力滿足全球客戶的需求。



1.瓦克的閉環電流傳感器

瓦克的閉環電流傳感器的功能原理如下。待測電流I P在軟磁芯中產生一個磁通。傳感器的電子裝置通過補償電流IS產生一個相反方向的磁通，并將磁通之和控制在零。這是通過位于磁芯氣隙中的磁場探頭來完成的。在頻率高于幾千赫茲的情況下，由初級繞組、鐵芯和次級繞組組成的磁系統作為一個電流互感器，獨立于電子裝置而發揮作用。補償電流的大小和形狀對應于初級電流除以次級繞組的匝數。電壓可以從測量的電阻中得出。閉環電流傳感器的主要優點是測量精度高，上升時間短，帶寬大。與帶霍爾元件的VAC閉環傳感器相比，帶磁性探頭的VAC閉環傳感器在整個應用溫度范圍內更準確。



2.VAC差分電流傳感器

為了滿足包括IEC 62752在內的新標準，電動汽車的充電需要使用差分電流傳感器，以防止在車輛電池（直流）與家庭電源（交流）連接時出現危險情況。A型剩余電流斷路器（RCCB）是唯一安裝在私人家庭中的不能識別和禁用直流故障電流的類型。試圖從家庭電源為電動汽車（EV）充電的用戶將需要一個昂貴的B型RCCB，以確保在直流故障電流下的安全。通過使用集成在IC-CPD或壁掛箱中的VAC DI傳感器，客戶可以節省安裝B型RCCB的高昂費用，從而以較低的成本提供全電流靈敏度和電氣安全。



3.VAC差分電流傳感器

VAC差分電流傳感器的一個重要安全功能是監測整個系統的對地漏電電流。這樣的系統包括光伏模塊或電機與逆變器的結合，或電網與電池的結合。有缺陷的系統會對人造成危險或引起火災，所以相應的標準要求在逆變器或充電器對系統或人造成危險之前，必須將其與電網斷開。傳感器每次上電后都會自動進行消磁循環，大約150毫秒后就可以使用了。建議在傳感器運行期間定期進行消磁。這可以確保任何可能的補償磁芯的殘余磁化被消除，并確保測量精度和偏移在最佳范圍內。



4. 交流電差動電流傳感器benvac

benvac是一個專門為電動汽車充電開發的差分電流（DI）傳感器，提供全電流靈敏度。根據IEC 62752或UL2231標準，該傳感器可以在發生危險電氣故障（直流和交流）時觸發自動關機。體積小，占地面積小，可集成到緊湊的IC-CPD中 堅固的機械和電氣設計，適合惡劣的環境條件



VAC是磁性材料和解決方案的領先制造商。作為一個可靠的合作伙伴，瓦克通過開創性的解決方案推動技術的發展，為節約資源和保護環境做出了巨大貢獻。瓦克在全球多個生產基地?fù)碛?300多名員工，能夠很好地滿足全球客戶的需求。由于瓦克的嚴格質量管理體系，瓦克的產品以高質量著稱。下面的文章將向您介紹瓦克的電流傳感器。



5. VAC電流傳感器的部分型號如下。

①電流傳感器4640-X100

②電流傳感器4640-X101

③電流傳感器4640-X102

④電流傳感器4640-X150

⑤電流傳感器4640-X151

⑥電流傳感器4640-X152

⑦電流傳感器4640-X154

⑧電流傳感器4640-X156

⑨電流傳感器4640-X256

⑩電流傳感器4644-X052
