產品介紹
Siconnect
用于建筑技術的綜合緊固系統

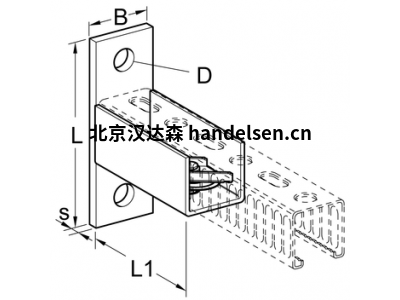

Sikla Pressix CC 27 軌道系統-懸臂支架 AK 27 - 1.25
產品介紹
用于管道安裝在墻壁或其他現場結構上的現成支架。
部件
在管道長度發生變化的情況下，建議使用滑動元件，并且需要支撐來吸收管道對齊時的側向力。對于 ≥ 500 mm 的懸臂長度，建議使用支撐或支撐。
技術規格
1 = 27/25 型
2 = 27/37 型
必須考慮允許的錨固載荷
σpreh ≤ σ perm
f perm ≤ L/150
最大扭轉力矩 Mt max不考慮
扭轉角
Mt max = 20 Nm
材料：鋼，鍍鋅
類型 長度 寬 長孔 重量 包裹 貨號
27/25 - 200 203 64 10x15 0.25 25 112326
27/25 - 250 253 64 10x15 0.29 25 112327
27/25 - 300 303 64 10x15 0.34 25 112328
27/25 - 500 503 64 10x15 0.49 25 112329
27/25 - 700 703 64 10x15 0.65 1 112330
27/25 q - 300 303 64 10x15 0.34 25 112366
27/37 - 300 304 64 10x15 0.43 25 111458
27/37 - 500 504 64 10x15 0.64 25 111459
27/37 - 700 704 64 10x15 0.84 1 111460
27/37 - 800 804 64 10x15 0.96 1 111461
Sikla Pressix CC 27 軌道系統-連接器 CN CC 27-90°
產品介紹
由 MS 27 安裝導軌制成的框架結構的完整連接元件。版本 W 用于連接到墻壁、地板或天花板。
軌道系統 90° 節點的快速連接技術 27.
通過按壓螺釘頭自動鎖定，同時固定自身重量。
確保正極和非正極連接。帶 M8 夾緊螺釘?shù)匿忼X螺紋板。高強度材料和形狀帶來高剛性。
技術規格
額定負載：Fx剪切= 每個連接器 0.8 kN
擰緊扭矩：10牛米
材料：鋼，鍍鋅
類型 重量 包裹 貨號
CC 27-90° 0.09 50 195772
CC 27-90°W 0.07 50 195789

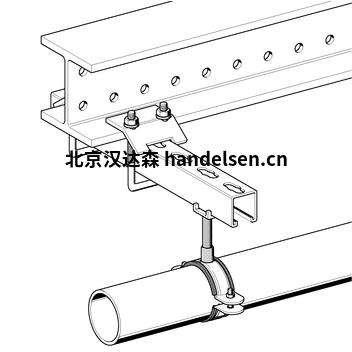

Sikla Pressix CC 27 軌道系統-夾鉗 SB 27
用于將橫梁固定到兩側鋼梁上的連接元件。無論導軌開口的布置如何，都可以進行緊固。
供貨范圍
配有支架、卡爪和法蘭螺母。
部件
始終成對使用。
擰緊扭矩：20 Nm
導軌長度 = 梁寬 + 至少 2 x 50 mm 懸伸
技術規格
最大允許拉伸載荷：每個夾具 2.0 kN
材料：鋼，鍍鋅
類型 最大法蘭 線 重量 包裹 貨號
27-M8 25 M8 0.29 20 195864
Sikla Pressix CC 27 軌道系統-T 形頭螺釘 HM 27
適用于寬度為 27 mm 的 Sikla 安裝導軌。
供貨范圍
預裝墊圈和螺母
注意：使用固定爪時，HM 27 M10 型不需要墊圈。
技術規格
材料：鋼，鍍鋅
類型 長度 L 螺紋可用長度 重量 包裹 貨號
HM 27 M8 x 10/14 15 10 0.02 50 106467
HM 27 M8 x 15/14 20 15 0.03 50 106476
HM 27 M8 x 25/14 30 25 0.03 50 106485
HM 27 M10 x 15/14 20 15 0.03 50 106494
HM 27 M10 x 25/14 30 25 0.04 50 106500
