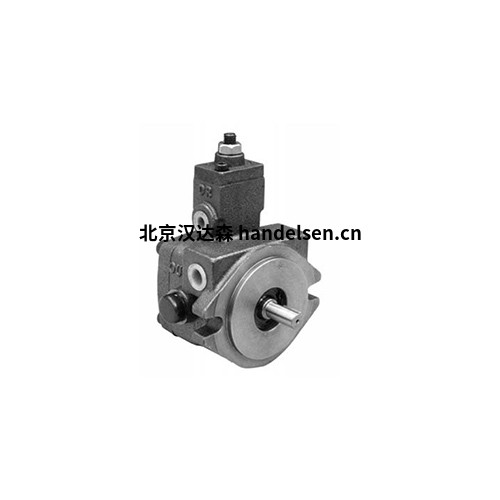

                Duplomatic　DFP泵是固定排量葉片泵，有四種不同的尺寸，每種尺寸有五種不同的標稱排量。它們有一個泵送元件(單泵)或雙泵元件(雙泵)。

　　泵組由盒式緊湊元件組成，其包含轉子，葉片，凸輪環和頭盤。該濾筒易于拆卸，無需將泵與液壓回路斷開，從而簡化了維護操作。

　　凸輪環的特殊橢圓形輪廓，雙吸氣和輸送腔相互抵消，消除了轉子上的徑向推力，決定性地減少了泵的磨損。此外，使用12葉片轉子可降低輸送壓力脈動，從而抑制泵的振動和噪音水平。

　　— DFP定量葉片泵分為四種規格，每一種規格又包含五種不同的排量。該泵可以單泵形式提供，也可以雙聯泵形式提供。雙聯 泵組合參見第15 - 20節。

　　—該泵由插裝式緊湊型部件組成，包括轉子，葉片，定子以及端蓋。插件可輕松拆裝，而無需將泵從液壓回路拆除，從而簡化 維修工作。

　　— 定子采用了特殊的橢圓曲線，兩對吸油腔和壓力油腔互相一一對應，這一結構消除了定子的徑向推力，并顯著降低了泵的磨 損。除此之外，采用12片葉片轉子，減少了壓力油脈動， 抑制了泵的振動和噪音等級。

       VPPM泵是帶可變斜盤的可變排量軸向柱塞泵，適用于開路應用。

　　它們有三種不同的框架尺寸，最大位移可達29,46,73和87cm 3 / rev。

　　泵流量與旋轉速度和旋轉斜盤的角度成比例，可以連續調節。最大和最小角度可以通過合適的調節螺釘機械地限制。

　　這些泵具有中高工作壓力(恒定高達280 bar，峰值高達350 bar)。由于一些特殊的設計特點，這些泵能夠承受軸上的高軸向和徑向載荷。

　　它們通常配有ISO 3019/2安裝法蘭，除了后泵和中間泵，如果有多個泵，只有SAE J744 2孔法蘭和SAE J744花鍵軸。

　　它們具有七種不同類型的調節控制，每種調節控制都根據應用需求而定。

　　特點：

　　— 斜盤式軸向柱塞變量泵VPPM，適用于開式回路。

　　— 該泵可提供四種不同的規格，最大排量分別為29,46,73以及 87cm3/rev。

　　— 泵的流量和轉速及斜盤擺角成正比，而且斜盤擺角可以無級調節。最大擺角和最小擺角可通過相應的調節螺釘進行機械限制。

　　— 該系列泵適用于中高壓工作壓力(連續工作壓力至280 bar，峰值壓力 至350 bar)。由于一些特殊設計，該系列泵的驅動軸可以承受較高的 軸向和徑向負載。

　　— 該泵通常提供ISO 3019/2安裝法蘭，多聯泵的中間級泵和尾泵除外。 多聯泵僅提供SAE J744 2孔法蘭和SAE J744花鍵軸 (見第16節)。

　　— 根據應用需求 (見第8 - 14節)，該系列泵可提供7種不同的控制機構。









       Duplomatic 調節泵HPR 系列參數

　　HPR - 用于開環操作的高壓自調節泵

　　- HPR泵是帶有斜盤設計的可變排量軸向柱塞泵，適用于開路應用。

　　- 可提供七種框架尺寸，從55到280 cm3 / rev。

　　- 泵流量與軸速度和旋轉斜盤角度成正比，可以連續調節?？梢?/span>

　　通過調節螺釘機械地限制最大角度。

　　- 由于采用特殊設計，這些泵能夠在高工作壓力(連續420 bar和峰值500 bar)下運行

　　- 所有泵都配有降噪裝置。

nok="f" gradientshapeok="t" o:connecttype="rect">

　　該負載感應控制允許根據安裝在工作線上的節流閥兩側測量的Δp壓降來調節泵流量。

　　注意：LS端口和限流器(或閥門)下游的流線之間的連接管始終由客戶負責。 不提供限流器。 可以手動設置最大工作壓力來調節P * max閥門。
