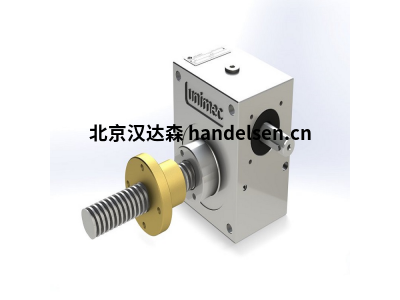

unimec梯形螺旋千斤頂TP和TPR559
TP 型號
中的側向間隙 螺紋主軸和蝸輪聯軸器具有自然且必要的側向間隙，在下圖中用 A 表示。雙系列導軌的使用允許最小化所述間隙的實體，同時保持主軸和支撐螺母軸線對齊。聯軸器上的角間隙在主軸端接頭上轉換為線性測量值，其值取決于螺旋千斤頂?shù)某叽?，并根?jù)主軸本身的長度而增長。牽引載荷往往會減少這種背隙，而壓縮載荷則會產生相反的效果。
一般特征
工作溫度 [°C] -10 °C / 80 °C
靜載荷（牽引或壓縮） 150千牛
動態負載（牽引或壓縮） 100千牛
最大輸入速度 1800轉
主變速箱重量 34 公斤
梯形螺桿重量 18公斤/米
最大負載時的抗旋轉扭矩 446牛米
最大允許靜態側向載荷 1千牛
中心到中心直徑 70 毫米
蝸桿的最大徑向載荷 600牛
標準工作條件 25 °C - 伺服 10%
unimec梯形螺旋千斤頂TP和TPR559
具體功能
名義比率
1/5 1/10 1/30
實際比率 1/5 1/10 1/30
每次蠕蟲旋轉的翻譯 1,8 毫米 0,9 毫米 0,3 毫米
效率 25 % 22 % 17 %
啟動效率 18 % 15 % 12 %
最大線速度 2700 1620 540
最大負載扭矩 115牛米 65牛米 28 牛米
蝸桿最大扭矩 490牛米 128 牛米 154 牛米
怠速扭矩 2,2 牛米 1,7 牛米 1 牛米
電機型號： 蝸桿孔徑 定心直徑 額定功率（4極電機）
IEC 71 B5 14 毫米 110 毫米 0,55 千瓦
IEC 80 B5 / B14 19 毫米 130 毫米 / 80 毫米 1,1 千瓦
IEC 100-112 B5 / B14 28 毫米 180 毫米 / 110 毫米 5千瓦
IEC 132 B5 / B14 38 毫米 230 毫米 / 130 毫米 9,2 千瓦
