Rothe Erde回轉支承062.25.1077.304.21.1504

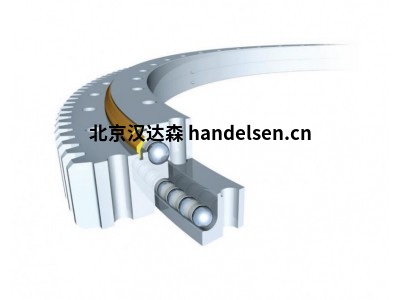

Rothe Erde回轉支承是吸收所有軸向和徑向力以及由此產生的傾斜扭矩的機器元件，在一個單一的閉鎖式即裝即用軸承單元中。蒂森克虜伯羅特回轉支承是根據每個客戶的要求精確構造和制造的。這就是我們開發在結構、材料質量和性能方面無與倫比的解決方案的方式。
Rothe Erde從原材料到最終產品，我們在內部制造所有主要部件。Rothe erde 回轉支承的多樣化功能已經從其交付的尺寸中顯而易見。我們可以生產直徑達9.6米的整回轉支承。就分段軸承而言，這些軸承的直徑可達22米。
Rothe Erde回轉支承應用：
起重機和起重設備
油氣輸送技術
海事應用
Rothe Erde 062.25.1077.304.21.1504回轉支承

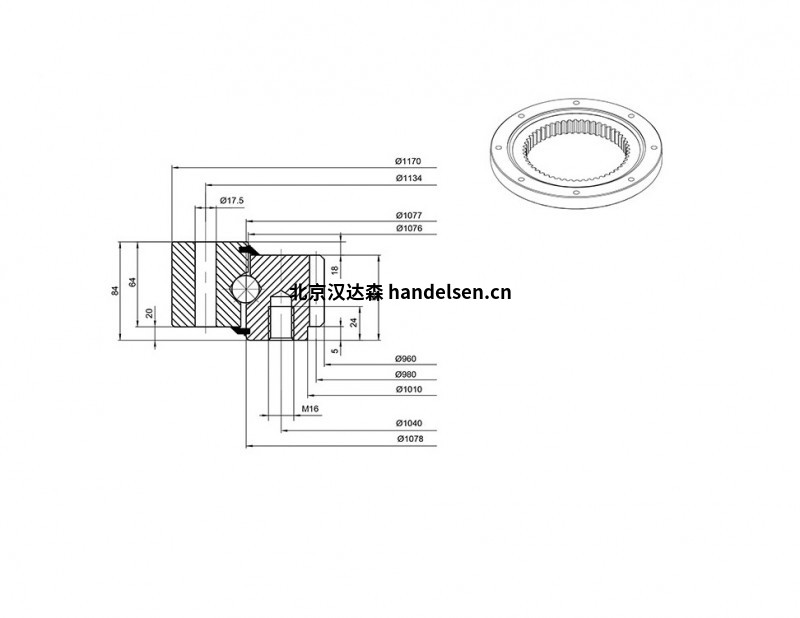

部件號：062.25.1077.304.21.1504
系列：06系列
齒輪：內部齒輪
類型：球
測量系統：度量
內圈內徑：960 毫米
外圈外徑：1170 毫米
外圈內徑：1078 毫米
內圈外徑：1076 毫米
整體軸承組件高度（H）：84 毫米
內圈高度（高）：64 毫米
外圈高度（呵）：66 毫米
重量：148公斤
齒輪節距直徑 （D2）：980 毫米
齒輪齒數（z2）：98
齒形模塊：10
允許切向力 法向（X1）：53.15
允許切向力最大值（X2）：106.30
軸承滾道直徑（Dp）：1077 毫米
外伯樂孔圓直徑（LA）：1134 毫米
內側伯樂孔圓直徑（Li）：1040 毫米
每個孔的螺栓孔數（n）：36
孔徑（B）17.5 毫米
螺栓尺寸（M）：16 毫米
底部外圈內圈間距（Hu）：20 毫米
頂部外圈內圈距離（Ho）：18 毫米
螺紋深度 （t）：24
齒寬 （b）：61 毫米
潤滑脂接頭數量（n1）：6
