Rothe Erde回轉支承062.25.1055.575.11.1403

Rothe Erde回轉支承062.25.1055.575.11.1403

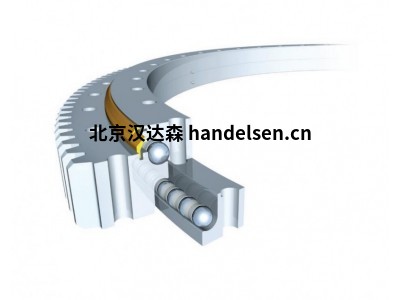

    Rothe Erde回轉支承是吸收所有軸向和徑向力以及由此產生的傾斜扭矩的機器元件，在一個單一的閉鎖式即裝即用軸承單元中。蒂森克虜伯羅特回轉支承是根據每個客戶的要求精確構造和制造的。這就是我們開發在結構、材料質量和性能方面無與倫比的解決方案的方式。

    Rothe Erde從原材料到最終產品，我們?cè)趦?nèi)部制造所有主要部件。Rothe erde 回轉支承的多樣化功能已經從其交付的尺寸中顯而易見。我們可以生產直徑達9.6米的整回轉支承。就分段軸承而言，這些軸承的直徑可達22米。



Rothe Erde回轉支承應用：

起重機和起重設備

油氣輸送技術

海事應用



Rothe Erde回轉支承062.25.1055.575.11.1403

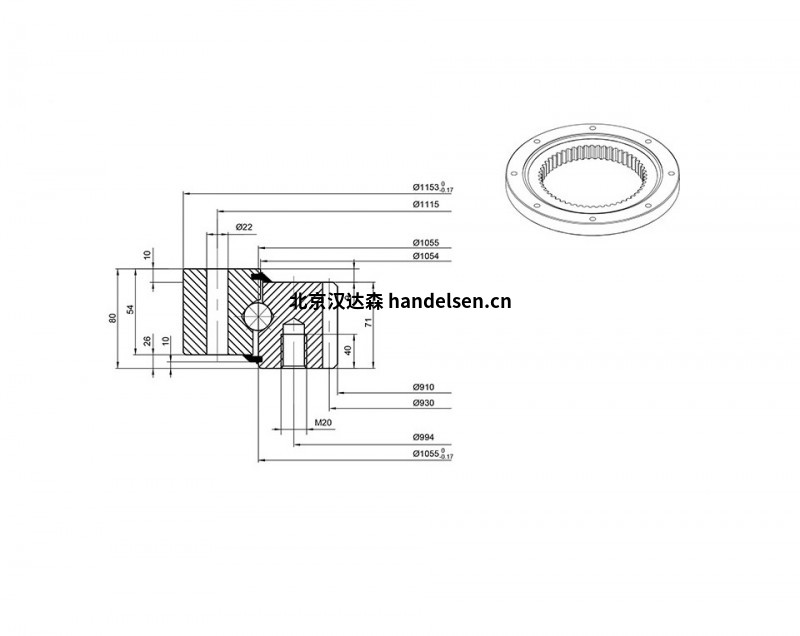

部件號：062.25.1055.575.11.1403

系列：06系列

齒輪：內部齒輪

類型：球

測量系統：度量

內圈內徑：910 毫米

外圈外徑：1153 毫米

外圈內徑：1055 毫米

內圈外徑：1054 毫米

整體軸承組件高度（H）：80 毫米

內圈高度（高）：54 毫米

外圈高度（呵）：71 毫米

重量：166公斤

齒輪節距直徑 （D2）：930 毫米

齒輪齒數 （z2）：93

齒形模塊：10

允許切向力 法向 （X1）：40.06

允許切向力最大值 （X2）：80.12

軸承滾道直徑 （Dp）：1055 毫米

外伯樂孔圓直徑（LA）：1115 毫米

內側伯樂孔圓直徑（Li）：994 毫米

每個孔的螺栓孔數 （n）：30

孔徑（B）：22 毫米

螺栓尺寸（M）：20 毫米

底部外圈內圈間距（Hu）：26 毫米

頂部外圈內圈距離（Ho）：9 毫米

螺紋深度：40

齒寬：70 毫米

潤滑脂接頭數量 （n1）：6
