品牌介紹
WINKEL公司 40 多年來，我們一直致力于線性系統和物料搬運領域。我們是重載線性系統領域的市場領導者，已經交付了數千個搬運系統。
起初，我們?yōu)椴孳囂峁┎考缬糜谏滴U的軸承和型材、完整的特殊升降桅桿和叉車的其他部件。在這個項目中，我們開發了適用于所有行業的線性和搬運系統。
產品介紹

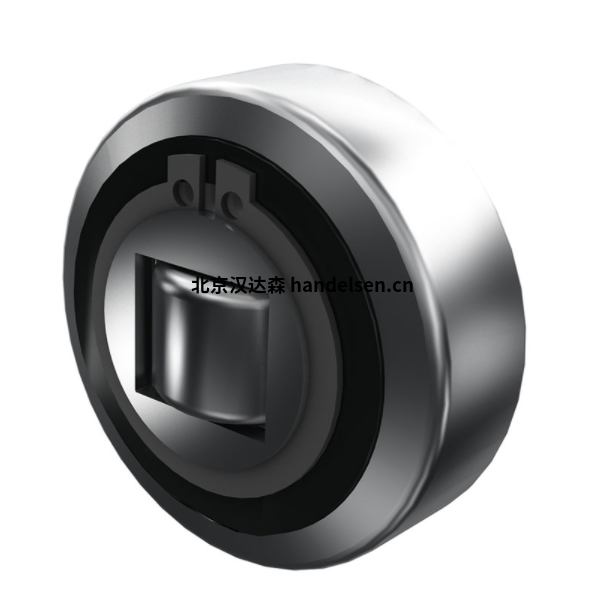

WINKEL軸承推力軸承固定| 類型 4.053
貨號： 200.024.000
F R最大值 統計。徑向： 5,23 kN
F A最大值 統計。軸向： 1,68 kN
直徑： 52,50 毫米
重量： 0,46 公斤
適用型材： 標準 S
配套法蘭盤： AP S , AP SQ
速度< 1.5 米/秒
游隙軸承/型材0,3 - 1,0 mm
WINKEL Bearing 軸向軸承固定 4.054
貨號： 200.001.000
F R最大值 統計。徑向： 10,30 kN
F A最大值 統計。軸向： 3,20 kN
直徑： 62,50 毫米
重量： 0,53 公斤
適用型材： 標準 0 NbV , PG 0 NbV
配套法蘭盤： AP 0 , AP 0-Q , AP 0-LUB
速度< 1.5 米/秒
游隙軸承/型材0,3 - 1,0 mm
WINKEL Bearing 軸向軸承固定 4.055
貨號： 200.002.000
F R最大值 統計。徑向： 12,40 kN
F A最大值 統計。軸向： 3,87 kN
直徑： 70,10 毫米
重量： 0,80 公斤
適用型材： 標準 1 NbV、PG 1 NbV、3018 NbV
配套法蘭盤： AP 1 , AP 1-Q , AP 1-LUB
速度< 1.5 米/秒
游隙軸承/型材0,3 - 1,0 mm
WINKEL Bearing 軸向軸承固定 4.056
貨號： 200.003.000
F R最大值 統計。徑向： 12,90 kN
F A最大值 統計。軸向： 4,00 kN
直徑： 77,70 毫米
重量： 1,12 公斤
適用型材： 標準 2 NbV、PG 2 NbV
配套法蘭盤： AP 2 , AP 2-Q , AP 2-LUB
速度< 1.5 米/秒
游隙軸承/型材0,3 - 1,0 mm
WINKEL Bearing 軸向軸承固定 4.057
貨號： 200.004.002
F R最大值 統計。徑向： 12,90 kN
F A最大值 統計。軸向： 4,00 kN
直徑： 77,70 毫米
重量： 0,85 公斤
適用型材： 3019 NbV
速度< 1.5 米/秒
游隙軸承/型材0,3 - 1,0 mm
WINKEL Bearing 軸向軸承固定 4.058
貨號： 200.005.000
F R最大值 統計。徑向： 22,40 kN
F A最大值 統計。軸向： 7,00 kN
直徑： 88,40 毫米
重量： 1,60 公斤
適用型材： 標準 3 NbV、PG 3 NbV、3020 NbV
配套法蘭盤： AP 3.1 , AP 3.1-LUB , AP 3-Q
速度< 1.5 米/秒
游隙軸承/型材0,3 - 1,0 mm
WINKEL Bearing 軸向軸承固定 4.059
貨號： 200.006.000
F R最大值 統計。徑向： 22,00 kN
F A最大值 統計。軸向： 7,00 kN
直徑： 101,20 毫米
重量： 1,80 公斤
適用型材： 2912 NbV
速度< 1.5 米/秒
游隙軸承/型材0,3 - 1,0 mm
WINKEL Bearing 軸向軸承固定 4.060
貨號： 200.007.000
F R最大值 統計。徑向： 23,80 kN
F A最大值 統計。軸向： 7,44 kN
直徑： 107,70 毫米
重量： 2,20 公斤
適用型材： 3100 NbV
速度< 1.5 米/秒
游隙軸承/型材0,3 - 1,0 mm
WINKEL Bearing 軸向軸承固定 4.061
貨號： 200.008.000
F R最大值 統計。徑向： 23,80 kN
F A最大值 統計。軸向： 7,44 kN
直徑： 107,70 毫米
重量： 2,80 公斤
適用型材： 標準 4 NbV , PG 4 NbV
配套法蘭盤： AP 4 , AP 4-Q , AP 4-LUB
速度< 1.5 米/秒
游隙軸承/型材0,3 - 1,0 mm
WINKEL軸承系統的優勢：
降低您的設計和生產成本
可承受高徑向和軸向載荷
高統計的強大配置文件。和動態載荷
型材中的最佳力分散
軸承和型材的使用壽命更長
通過焊接螺栓進行經濟組裝
軸承組件易于更換
技術細節：
外圈由表面硬化鋼 UNI 16 CrNi 4 制成，硬度為 62+2HRC
內圈由軸承鋼 En 31-SAE 52100 制成，硬度為 62-2 HRC
圓柱滾子具有平磨頭，由 En 31-SAE 52100 鋼制成，硬度為 59 – 64 HRC
焊接螺栓由 C22E（材料編號 1.1151）制成
螺栓公差 –0.05 毫米
從 4.054 到 4.063 的軸承是可再潤滑的
軸承使用 3 級油脂潤滑（例如 Shell Gadus S2 V100 3）
標準 WINKEL 軸承可耐受 -20 °C 至 +80 °C
WINKEL 高溫軸承最大可使用。+250 °C 環境溫度。
最大。鋼制 WINKEL 軸承的速度為 3m/s。
對于 VULKOLLAN ®和 POLYAMIDE 類型的軸承是最大的。速度 6 米/秒。
軸向軸承與型材內側之間的間隙不應超過 0.5 毫米。
常用型號
WINKEL 4.053
WINKEL 4.054
WINKEL 4.055
WINKEL 4.056
WINKEL 4.057
WINKEL 4.058
WINKEL 4.059
WINKEL 4.060
WINKEL 4.061
WINKEL 4.062
WINKEL 4.063
WINKEL 4.454
WINKEL 4.455
WINKEL 4.456
WINKEL 4.457
WINKEL 4.458
WINKEL 4.459
WINKEL 4.460
WINKEL 4.461
WINKEL 4.462
WINKEL 4.463
WINKEL 4.072
WINKEL 4.073
WINKEL 4.074
WINKEL 4.076
WINKEL 4.077
WINKEL 4.078
WINKEL 4.0784
WINKEL 4.079
WINKEL 4.080
WINKEL 3.054
WINKEL 3.055
WINKEL 3.056
WINKEL 3.058
WINKEL 3.061
WINKEL 3.062
WINKEL 3.063
WINKEL 4.052 P
WINKEL 4.072 P
WINKEL 4.073 P
WINKEL 4.074 P
WINKEL 4.076 P
WINKEL 4.0784 P
WINKEL 4.079 P
WINKEL 4.080 P
WINKEL 4.080 P
WINKEL PR 4.054
WINKEL PR 4.055
WINKEL PR 4.056
WINKEL PR 4.058
WINKEL PR 4.061
WINKEL PR 4.062
WINKEL PR 4.063
WINKEL PR 4.085
WINKEL PR 4.454
WINKEL PR 4.455
WINKEL PR 4.456
WINKEL PR 4.458
WINKEL PR 4.461
WINKEL PR 4.462
WINKEL PR 4.463
WINKEL 4.053 HT
WINKEL 4.054 HT
WINKEL 4.055 HT
WINKEL 4.056 HT
WINKEL 4.058 HT
WINKEL 4.061 HT
WINKEL 4.062 HT
WINKEL 4.063 HT
WINKEL PR 4.072 P
WINKEL PR 4.073 P
WINKEL PR 4.074 P
WINKEL PR 4.076 P
WINKEL PR 4.084 P
WINKEL PR 4.079 P
WINKEL PR 4.080 P
WINKEL PR 4.085 P
WINKEL KB 4.072
WINKEL KB 4.073
WINKEL KB 4.074
WINKEL KB 4.076
WINKEL KB 4.0784
WINKEL KB 4.079
WINKEL KB 4.080
WINKEL JC 4.054
WINKEL JC 4.055
WINKEL JC 4.056
WINKEL JC 4.058
WINKEL JC 4.061
WINKEL JC 4.062
WINKEL JC 4.063
WINKEL JT 2.055
WINKEL JT 2.056
WINKEL JT 2.058
