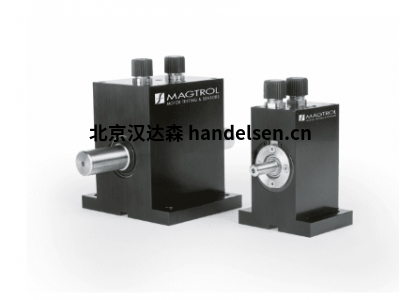

Magtrol扭矩傳感器TS 100參數信息
品牌介紹：
60多年來，Magtrol公司一直為客戶提供高質量的產品，以測試、測量和控制扭矩-速度-功率、負載-力-重量、張力和位移。Magtrol Inc .總部位于美國，是電機測試設備和磁滯制動器和離合器的領先制造商。位于瑞士的邁特爾公司還提供電機測試設備以及測量、控制和監控負載力、重量和位移的產品。Magtrol為客戶提供廣泛的測量和控制解決方案，以及卓越的全球銷售和服務。
產品分類：
Magtrol測力計、Magtrol控制器、Magtrol扭矩傳感器、Magtrol位移傳感器
規格：
模型 額定扭矩 軸徑(毫米) 最大速度(轉/分) 編碼器分辨率b) 扭轉剛度d)(牛頓·米/拉德) 轉動慣量(千克米)2) 角變形(度)
TS 100 0.05 6 15 000 360c) 19 1.96 x 10-6 0.15
TS 101 0.1 6 15 000 360c) 19 1.96 x 10-6 0.31
TS 102 0.2 6 15 000 360c) 50 1.97 x 10-6 0.23
TS 103 0.5 6 15 000 360c) 160 1.97 x 10-6 0.18
TS 104 一 8 15 000 360c) 330 2.19 x 10-6 0.17
TS 105 2 8 15 000 360c) 330 2.19 x 10-6 0.34
TS 106 5 8 15 000 360c) 685 2.23 x 10-6 0.42
TS 107 10 9 15 000 360c) 1 260 2.34 x 10-6 0.46
TS 109 20 18 8 000 400c) 3 600 3.14 x 10-5 0.32
TS 110 50 18 8 000 400c) 7 400 3.38 x 10-5 0.39
TS 111 100 19 8 000 400c) 9 600 3.54 x 10-5 0.60
TS 112a) 200 30 6 000 720 38 700 4.67 x 10-4 0.30
TS 113a) 500 30 6 000 720 62 800 4.81 x 10-4 0.46
力矩測量：
最大動態扭矩峰值 RT的200 %
無損壞的最大靜態扭矩 RT的300 %
室溫下的分辨率 11 000點
采樣頻率 16位，10，0 00采樣/秒
線性和遲滯的組合誤差 %3C占RT的0.1 %f)(根據要求0.05%)
噪聲頻譜密度 室溫2 ppm赫茲(典型值)e，f)
速度對零扭矩的影響 %3C 0.015 % / 1 000轉/分g)
電源變化靈敏度h) %3C 50(百萬分之室溫/體積)
通用串行總線速度和角度測量：
模型 TS 100 - TS 107 TS 109 - TS 111 TS 112 - TS 113
速度和角度測量 360個脈沖，2個信號
90°相移(正交X4)
+索引光學編碼器 400個脈沖，2個信號
90°相移(正交X4)
+索引光學編碼器 720個脈沖，2個信號
90°相移(正交X4)
+索引光學編碼器
計算速度精度(通用串行總線輸出) 3C 0.05%(一)
角度分辨率 0.25 0.225 0.125
準確 0.25/360。 0.225 0.125
熱漂移 在整個溫度范圍內，3C為50 ppm
環境和認證：
儲存溫度 -40℃至+85℃
工作溫度 -25℃至+80℃
溫度對零點/靈敏度的影響 %3C在-25℃至+80℃范圍內為0.1%/10℃j)
機械沖擊 IEC 60068-2-27:2008/C3級
正弦振動 IEC 60068-2-6:2007/C3級
保護等級 IP 44
電磁兼容/電磁干擾兼容性 IEC 61326-1 / IEC 61321-2-3
平衡質量 G 2.5根據ISO 1940標準
安全標準 國際標準化組織13849 /歐洲標準62061
低壓 IEC 61010-1
產品型號：
Magtrol-TS 100
Magtrol-TS 101
Magtrol-TS 102
Magtrol-TS 103
Magtrol-TS 104
Magtrol-TS 105
Magtrol-TS 106
Magtrol-TS 107
Magtrol-TS 109
Magtrol-TS 110
Magtrol-TS 111
Magtrol-TS 112
Magtrol-TS 113
