產品介紹
Sikla Simotec-懸臂支架 AK F 80/30
用于單臂懸臂安裝在 F 80 支撐型材和 TKO F 80 支撐支架上的現成元件，或用于構建具有適當連接部件的桁架。變體“E”實現了由天花板支撐和橫梁組成的結構，而底板沒有在縱向方向上突出。
部件
與 TP F 80 支撐型材的形狀配合連接：
AK F 80/30 帶 4 個自鎖螺釘 FLS F
AK F 80/30-E 帶 2 個自鎖螺釘 FLS F
技術規格

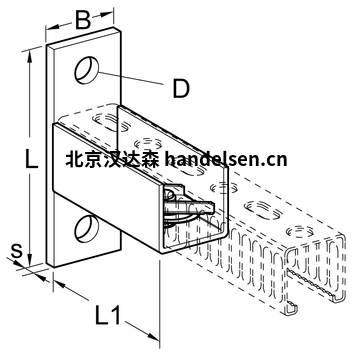

型號 尺寸 長度 寬*長 d
AK F 80/30-400 130x80x8 400 11x20 14
AK F 80/30-800 130x80x8 800 11x20 14
AK F 80/30-E-400 80x80x8 400 11x20 -
AK F 80/30-E-800 80x80x8 800 11x20 -
執行：板焊接到載體型材 F 80/30
材料：
盤子：鋼，HCP
光束輪廓：鋼，HCP
Sikla Simotec-聯合 GE F 80

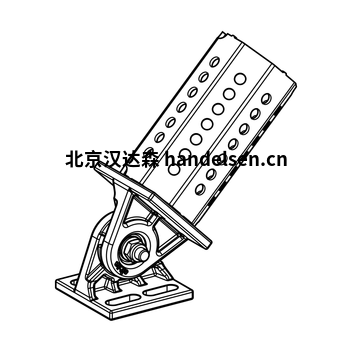

用于支撐與 siFramo 80 支撐系統連接的單臂懸臂以及用于加強框架結構。
角度 α 在 25° 和 155° 之間無級變化。
部件
使用底板上的 4 個自鎖螺釘 FLS F 將接頭固定到 TP F 80 承載型材上。與八角形相連的支撐型材 TP F 80 也用 4 個鎖緊螺釘固定，因此總共需要 8 個鎖緊螺釘?？梢允褂孟卤泶_定支撐型材的鋸切長度。
以所需角度組裝后，必須將接頭中的螺釘擰緊至 40 Nm。
技術規格
通用電氣 F 80 - 80 140 80 80 25° - 155° -
通用電氣 F 80 - 80q 140 80 80 25° - 155° 190x80x8
材料：鋼，HCP
通用電氣 F 80 - 80 2.1 1 113835
通用電氣 F 80 - 80q 3.0 1 113834
Sikla Simotec-支架 TKO F 100/160
用于單臂懸臂安裝在墻壁、地板、天花板和承載系統 100、120 上的現成元件，或用于構建具有適當連接部件的桁架。
部件
根據要求，推薦不同類型的安裝：
使用 4 個重型錨固件 M12 固定到結構上。
使用 5P M12 S 安裝套件對鋼梁（法蘭寬度 100 - 180 mm）進行強制鎖定連接。
技術規格
TKO F 100/160-800 800 280x280x12 M12
TKO F 100/160-1200 1200 280x280x12 M12
執行：
底板焊接到支架型材 F 100/160
材料：
盤子：鋼，HCP
光束輪廓：鋼，HCP
批準/符合性
CE 標志（www.sikla.de/downloads 上的性能聲明）
TKO F 100/160-800 18.5 1 113097
TKO F 100/160-1200 24.5 1 113420
Sikla Simotec-浮動軸承 LC - HV
高度可調的浮動軸承，用于在合適的表面上支撐滑動管道。在 2.5 毫米的齒形網格中進行高度調節。
當放置在鋼梁上時，建議的最小法蘭寬度為 80 毫米。
供貨范圍
上下部分用螺絲固定在一起，可以調節高度?；逡呀?jīng)安裝在下部。
技術規格
類型
LC - 高壓 90 90 88.5...113.5
LC-HV 150 150 116...168.5
LC-HV 200 200 171...223.5
擰緊扭矩螺釘連接：
DN 15 - 40 40 橋上的螺絲 80
DN 50 - 200 50 橋上的螺絲 80
DN 250 - 300 60 橋上的螺絲 80
方面：
金屬板：長 = 250 毫米 x 寬 = 100 毫米
包括滑板：長 = 256 毫米 x 寬 = 105 毫米
材料：
鈑金件：鋼，HCP
螺絲、螺母：鋼，HCP
滑板：聚酰胺 6.0，玻璃纖維增??強，黑色
溫度范圍滑板：-20°C 至 +130°C
介質溫度 t f :-20°C 至 +300°C（如果 t f > 270°C，請移除滑板）
Sikla Simotec-浮動軸承 LR - H 20
浮動軸承作為滑動底座，用于公稱寬度為 DN 15 至 DN 300 的管道，用于連接法蘭寬度為 80 - 300 mm 且最大法蘭厚度為 20 mm 的鋼梁。
供貨范圍
預裝配浮動軸承組包括：
2 個帶滑動蓋的夾緊鉤
1 個滑動支架
1 個 M10 螺桿 + 相關螺母
部件
將預組裝的張緊鉤夾在托架上并擰緊螺母 (10 Nm)。光束寬度 < 100 mm 時，必須卸下 PA 支架的兩個螺母。管子直接在 PA 支架上滑動，無需橫向引導。如果應用需要在 Y 方向上更大的滑動距離 (> 40 mm) 或使用 > DN 100 的標稱寬度，則建議使用更寬的 100 型滑動墊。
技術規格
類型 法蘭寬度
80/120 80 - 120
140/160 121 - 160
180/220 161-220
240/260 221 - 260
280/300 261 - 300
材料：
張力鉤：鋼，HCP
螺桿、螺母：鋼，HCP
PA滑墊：聚酰胺 6.0，30% 玻璃纖維增??強，黑色
溫度范圍：-20 至 +130° C（在 PA 支撐處）
Sikla Pressix CC 27 軌道系統-懸臂支架 AK 27 - 1.25
產品介紹
用于管道安裝在墻壁或其他現場結構上的現成支架。
部件
在管道長度發生變化的情況下，建議使用滑動元件，并且需要支撐來吸收管道對齊時的側向力。對于 ≥ 500 mm 的懸臂長度，建議使用支撐或支撐。
技術規格
1 = 27/25 型
2 = 27/37 型
必須考慮允許的錨固載荷
σpreh ≤ σ perm
f perm ≤ L/150
最大扭轉力矩 Mt max不考慮
扭轉角
Mt max = 20 Nm
材料：鋼，鍍鋅
類型 長度 寬 長孔 重量 包裹 貨號
27/25 - 200 203 64 10x15 0.25 25 112326
27/25 - 250 253 64 10x15 0.29 25 112327
27/25 - 300 303 64 10x15 0.34 25 112328
27/25 - 500 503 64 10x15 0.49 25 112329
27/25 - 700 703 64 10x15 0.65 1 112330
27/25 q - 300 303 64 10x15 0.34 25 112366
27/37 - 300 304 64 10x15 0.43 25 111458
27/37 - 500 504 64 10x15 0.64 25 111459
27/37 - 700 704 64 10x15 0.84 1 111460
27/37 - 800 804 64 10x15 0.96 1 111461
Sikla Pressix CC 27 軌道系統-連接器 CN CC 27-90°
產品介紹
由 MS 27 安裝導軌制成的框架結構的完整連接元件。版本 W 用于連接到墻壁、地板或天花板。
軌道系統 90° 節點的快速連接技術 27.
通過按壓螺釘頭自動鎖定，同時固定自身重量。
確保正極和非正極連接。帶 M8 夾緊螺釘?shù)匿忼X螺紋板。高強度材料和形狀帶來高剛性。
技術規格
額定負載：Fx剪切= 每個連接器 0.8 kN
擰緊扭矩：10牛米
材料：鋼，鍍鋅
類型 重量 包裹 貨號
CC 27-90° 0.09 50 195772
CC 27-90°W 0.07 50 195789

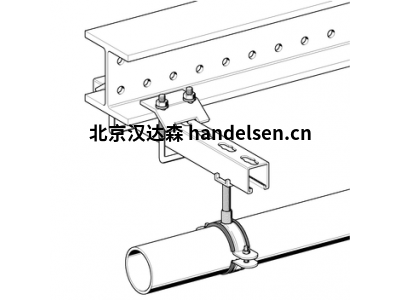

Sikla Pressix CC 27 軌道系統-夾鉗 SB 27
用于將橫梁固定到兩側鋼梁上的連接元件。無論導軌開口的布置如何，都可以進行緊固。
供貨范圍
配有支架、卡爪和法蘭螺母。
部件
始終成對使用。
擰緊扭矩：20 Nm
導軌長度 = 梁寬 + 至少 2 x 50 mm 懸伸
技術規格
最大允許拉伸載荷：每個夾具 2.0 kN
材料：鋼，鍍鋅
類型 最大法蘭 線 重量 包裹 貨號
27-M8 25 M8 0.29 20 195864
Sikla Pressix CC 27 軌道系統-T 形頭螺釘 HM 27
適用于寬度為 27 mm 的 Sikla 安裝導軌。
供貨范圍
預裝墊圈和螺母。
注意：使用固定爪時，HM 27 M10 型不需要墊圈。
技術規格
材料：鋼，鍍鋅
類型 長度 L 螺紋可用長度 重量 包裹 貨號
HM 27 M8 x 10/14 15 10 0.02 50 106467
HM 27 M8 x 15/14 20 15 0.03 50 106476
HM 27 M8 x 25/14 30 25 0.03 50 106485
HM 27 M10 x 15/14 20 15 0.03 50 106494
HM 27 M10 x 25/14 30 25 0.04 50 106500
