Ansaldo(Nidec )Avtron HS45增量旋轉正交編碼器適用于任何安裝應用

Ansaldo(Nidec )  Avtron HS45編碼器

電磁耐久性，全球兼容性

沒有易碎的光學元件，沒有玻璃盤

所有電子產品均已完全封裝/封裝

鑄鋁重型外殼

3-5X重載軸承

與電機軸電流絕緣

不受電動機和制動器的電磁干擾的影響

機械超速開關選件

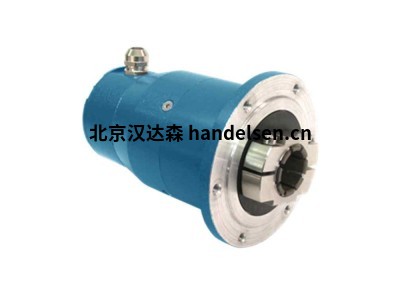

Ansaldo(Nidec ) Avtron HS45 EU-SMART編碼器是磁性，空心軸，重型編碼器（增量旋轉正交編碼器），適用于任何安裝應用，包括NEMA電動機（包括GE，Marathon，US電動機）和歐式電動機，例如ABB和Siemens。也可提供：適合歐洲B法蘭（85毫米）的AV45實心軸編碼器，支腳安裝應用和重型AV685編碼器。



Ansaldo(Nidec ) HS45提供夾具式和（后）中心螺栓安裝選項。夾緊式適合5/8“至1 1/8” [16mm-30mm]的軸；中心螺栓安裝可用于16毫米（直形）和17毫米（圓錐/錐度軸）。夾鉗式安裝利用方便的現場更換定徑套筒，并提供軸電流隔離。中心螺栓樣式采用絕緣陶瓷球軸承，以防止軸電流損壞。



Ansaldo(Nidec ) HS45設計用于在極端溫度，水，油和污垢不斷暴露的惡劣環境中使用。其具有通用5-24V電源的大功率輸出電路得到了全面保護，以防電涌和接線錯誤。板載診斷程序會在信號質量問題導致機器停機之前警告所有信號質量問題。

Ansaldo(Nidec )參數：

工作功率：電壓：5-24VDC；100mA，空載

輸出格式：帶標記（A，/ A，B，/ B，Z，/ Z）的A Quad B

第二隔離輸出：可選

頻率范圍：0至165 KHz

最大瞬時電流輸出：3000mA *

PPR：8 -5000

速度：最大5000 RPM 標準速度，有關更高速度，請咨詢工廠

外殼：IP65

電子產品：完全密封，IP67 *

溫度：-40°至+ 100°C *

振動：18Gs

沖擊：100Gs

化學物質：聚氨酯搪瓷漆可防止鹽霧，弱酸和基地。

Ansaldo(Nidec )優勢：

直接替代Hubner HOG8、9、10，Leine＆Linde 861、862、865等

適用于美國電機，其軸從5/8“到1 1/8”

適用于帶有16mm直線和17mm錐形軸中心螺栓系統的歐洲電機

全面保護，防止接線錯誤和短路，浪涌和反向電壓

大功率輸出，可延長電纜長度

診斷LED和警報輸出觸點選項

雙隔離輸出選項（根據需要混合和匹配PPR）
