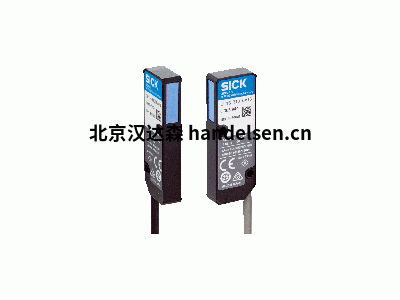

德國SICK位移測量傳感器

德國SICK位移測量傳感器

產地：  德國



　　SICK位移測量傳感器是激光傳感器，可精確測量，測量范圍高達1,000 mm。由于它們的測量精度，它們特別適用于質量控制工作流程和對成本有影響的過程中的控制，分類和檢查任務。通常測量的特征包括尺寸，位置和形狀。使用SICK位移測量傳感器可通過100%質量檢測提高最終產品的質量，同時降低材料和停機成本。



SICK位移測量傳感器的概觀：



　　整個范圍內的精確線條指導：OL1光學千分尺由于其微型設計而脫穎而出，并且小到足以適合最小的機器空間。由于LED對準輔助功能和用于對準集成到AOD1評估單元中的光帶的功能，安裝和對準發送器和接收器單元是孩子的游戲。特別是，OL1傳感器通過高精度邊緣引導功能顯示其優勢，例如電池生產中的電極材料的可重復引導或薄晶片的雙層檢測。由于具有高性能儲備，OL1可以精確地確定半透明材料的邊緣位置，或者可靠地將薄的紡織線或線材移回到正確的軌道上。



　　· SICK位移測量傳感器參數：



　　· 測量范圍： 10毫米



　　· 通訊接口： 串口



　　· 典型。光點尺寸(距離)： 3 mm x 14 mm



　　· 外殼材料： 鋁壓鑄件



　　· 連接類型： 帶M8公連接器的電纜，4針Y型電纜，用于連接AOD1評估單元



　　SICK位移測量傳感器特點：



　　· 微型金屬外殼



　　· 集成LED校準輔助



　　· 高分辨率CMOS接收器，具有高重復性



　　· 通過AOD1評估單元提供各種接口



　　· 邊緣位置或直徑的測量



　　· 通過AOD1評估單元進行個性化配置設置和計算功能



　　微米范圍內的精確檢測，OL1是理想的光學千分尺，適用于有限空間和高性能要求的應用，這得益于其10 mm寬的光帶和高重復性。無論是微小物體，螺紋還是網狀材料：激光等級為1的傳感器都能實現厚度測量和微米精度的位置確定，以確?？煽康倪^程控制。







可以從0.2 mm的尺寸向上可靠地檢測物體







由于微米范圍內的可重復性，可實現高精度材料引導







發送器和接收器之間的距離可達300 mm，使用靈活



　　SICK位移測量傳感器應用領域：



　　· 電池電極的邊緣控制



　　· 螺紋或線的直徑和位置監控



　　· 處理晶圓時的雙層檢測



　　· 半透明薄膜的指導



　　· 測量發動機部件中的通孔



　　· 壓延過程中薄膜或織物網材料的厚度測量
