Provertha圓形連接器M12 B5型號參數

電纜夾緊范圍4–6.5mm；

編碼極數D-4；

額定電流4A；

標稱電壓50V/直流；

接觸電阻≤5mΩ

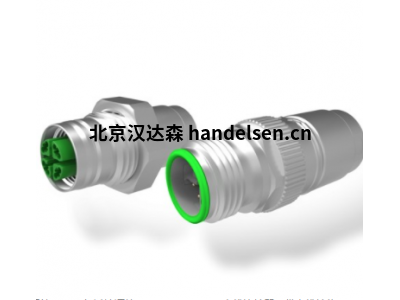

M12 D 后壁壓接 CF

M12 D 工業以太網

插頭后壁壓接

通過壓接法蘭/壓接套筒實現防振

新型完全屏蔽的 D 編碼 M12 壓接電纜插頭可實現非?？煽康碾娎|與外殼墻和控制柜門的現場連接，用于后壁安裝，防護等級為 IP67。這特別滿足了在具有非常高要求的應用中對功能可靠的以太網連接和無干擾數據傳輸?shù)囊螅邕\(yùn)輸和鐵路技術中的控制柜門。



防振 M12 工業以太網和 Profinet 現場連接；

可靠、無差錯的數據傳輸，要求高；

通過旋轉壓接觸點實現網絡中的高安全性，

屏蔽和應力消除振動，帶壓接拉鏈系統，

符合 DIN EN 61373 鐵路應用認證，

通過鐵路應用認證的塑料，

通過壓接法蘭和壓接套筒系統實現 360° EMI/RFI 屏蔽，

由于外殼上的表面，可實現防扭曲安裝，

全金屬外殼可防止干擾和惡劣環境，

壁厚可達 4 mm，

由于單個部件很少，因此易于安裝，

大型包裝，VPE 50 作為塑料袋中的松散單個部件，

VPE 50 的貨號：索引：-050 根據第 42-300070-050 號.B



連接器

M12 根據/根據符合 IEC 61076-2-101 標準

編碼 -極數/編碼針數D

額定電流5 安培

標稱電壓50 V 直流

接觸電阻≤ 5 mΩ

絕緣電阻≥ 100 MΩ

端接單線機加工壓接咬接觸點

導線橫截面/導線尺寸AWG 18-28

電纜應力消除裝置和電纜屏蔽端接

壓接法蘭系統，帶壓接插件 + 壓接套管

知識產權保護IP 67（僅螺釘鎖定）

溫度范圍

帶握把蓋：–40° C 至 +70° C，

無手柄套筒/不帶握把蓋：–40° C 至/至 +85° C

機械壽命≥ 200 次配接

抗沖擊和防振性DIN EN 61373 類別 1，B 類/DIN EN 61373 類別 1，B 類



材料

外殼/外殼

銅合金鍍鎳/銅合金鎳電鍍

絕緣體 + 觸點支架

熱塑性塑料 I2/F2 符合 NFF-16-101/102 標準，HL3 符合 R22/R23 EN 45545-2 標準

I2/F2 符合 NFF-16-101/102 標準，HL3 符合 R22/R23 EN 45545-2 標準

Provertha型號

Provertha連接器D 15

Provertha連接器D 26

Provertha連接器D 62

Provertha連接器D 78

Provertha連接器26P

Provertha連接器44P

Provertha連接器62P

Provertha圓形連接器M12 B KV

Provertha圓形連接器M12 B5

Provertha插頭TMC D25

Provertha插頭TMC THR15

Provertha連接器1709OM25T001

Provertha連接器4709OM25T001

材料/材料銅合金

表面/電鍍鎳/金

符合 DIN 5510-2 標準的 S3 和 SR2 的 TPE;符合 DIN 5510-2 標準的 S3 和 SR2 的 TPE

海豹彈性體

螺紋壁掛式安裝/面板安裝螺紋M16x1

外殼外部 6kt/扳手尺寸外殼SW 19/AF 19

外部尺寸（毫米）約56 x 21
