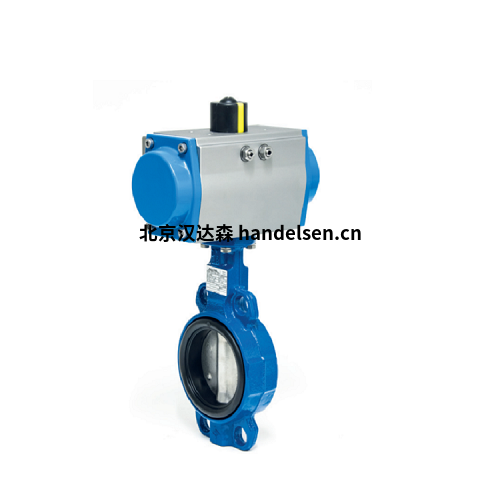

bar蝶閥PZDS系列軸和外殼無介質接觸
bar蝶閥PZDS系列特征：
合規指令 97/23/CE PED
符合性指令 94/9/CE ATEX
根據密封性測試 EN12266-1
根據防靜電測試 EN12266-2
由于軸和翻板盤之間具有堅固的多齒，因此具有非常好的動力傳輸
由于安全噴砂環，易于維護和防爆軸
可更換的制動盤和袖帶
軸和外殼無介質接觸
自潤滑軸承襯套
外殼 80 μm 環氧樹脂涂層
外殼顏色 RAL 5017 藍色
袖口丁腈橡膠， 氟橡膠， 硅膠， 三元乙丙橡膠
白色 應要求提供
可選配終端位置反饋、電磁閥和定位器
根據要求在真空中使用
可選配格柵桿、變速箱或電動執行器
bar蝶閥PZDS系列說明：
PZDS 型是以下組件的組合：
蝶閥型 Sylax
部分回轉執行器 bar-aqturn，類型 GD032 至 040.GD/GS-052bis400
該閥門為一體式、防吹出、流量效率高、關閉嚴密、居中的截止閥，自動截止閥為氣動雙作用或單作用，具有使用壽命長的特點。和高運行可靠性。
bar蝶閥PZDS系列技術規格：
公稱尺寸 DN 25 至 DN 600
連接方式法蘭連接根據：
EN 1092-1 & EN 1092-2,
PN6 / 10/16/25/40,
ASME / ANSI 125/150
BS10-d & BS10-e,
JIS B2238 & JIS B2239
任意安裝位置
公稱壓力等級 DN 25：最大 10 bar
DN 32 - 350：最大 20 bar
DN 400 - 600：最大 10 bar
總長度符合 EN 558-1，第 20 行
ISO 5752，系列 20
API 609 表 2
（DN 400 - 600 除外）
EDP??M袖帶溫度范圍-15°C至+120°C
外殼材料：DN 25 - 灰口鑄鐵 GG25
外殼：DN 32 - 600 - 球墨鑄鐵 GGG40
墊圈：不銹鋼1.4408
軸：不銹鋼1.4028
袖帶：見“溫度范圍”
流動介質比較材料阻力表
任何流動方向
bar蝶閥PZDS系列型號：
bar PZDS-050-BCA-016-GD052
bar PZDS-050-BCA-016-K1-
