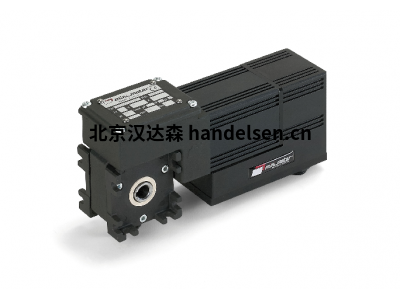

mini motorMCDBS帶有集成驅動器和蝸桿減速齒輪的無刷伺服電機



額定扭矩 9 Nm

電機： 無刷四極三相正弦電機，全封閉。

帶有 NdFeB 磁鐵的轉子。

熱切斷。 F 級撓組。

熱熔斷器。

防護等級 IP65，符合 IEC/EN 60529 標準。

軸承具有較小的齒隙和特殊的高溫潤滑脂。



驅動器：電源 24 和/或 48 Vdc • 磁性絕對編碼器 SSI（12 位單圈/20 位多圈），
帶內部緩沖電池• 5 個 PNP 數字輸入和 1 個模擬輸入 -10 +10V ext。
（0-5 o 4-20mA 可選）  1 個繼電器輸出 (NC-NO) • 用于參數設置的 USB 端口 扭矩、速度、位置和歸位控制。

齒輪單元： 帶蝸桿和壓鑄鋁齒輪箱。

26 毫米中心距。

CARO 青銅環硬度為 120-160 HB。

蝸桿由回火鋼制成，帶有磨削螺紋。

 特殊高溫橡膠 (FKM) 中的密封環。

用特殊的長效油潤滑。

有 10 種可用的齒輪比 i從 5 到 80。

額定扭矩高達 9 Nm。

版本 B3 – B5（B5/S 左 – B5/D 右）。

所有模型均采用新的“開放”平臺實現，允許使用以下主要協議進行配置：CanOpen、Ethercat、Modbus、Ethernet/IP、Profinet、Powerlink。

NB 要選擇合適的減速電機，請參閱相關圖表以了解占空比和最大軸負載系數。

這些齒輪電機需要運行。因此，在大約前 30 個運行小時內，扭矩將低于數據中顯示的值。
