 　　使用新型微型液壓缸，可以在緊湊的結構中實現高力。標準活塞直徑為 13 – 24mm，最大壓力為 200 bar，可實現高達 9，000N 的力。行程將根據客戶的要求單獨調整。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　通過使用氮?dú)鈴椈芍圃焐痰谋姸嘟M件，可提供高靈活性和較短的交貨時間。

　　產品特點：

　　活塞直徑： 13， 16， 19 和 24 mm

　　行程： 30 - 250 mm

　　功能：雙作用

　　工作壓力：最大 200 bar(最大 10 秒，占空比 15%)

　　延伸力：高達9.000N

　　流體：礦物油 HL - HLP 符合 DIN51524 標準，可根據要求提供

　　流體溫度：-20°C 至 80°C

rame="void" rules="none" cellspacing="0" cellpadding="4" style="max-width: 100%; background-color: rgb(204, 213, 232); border-collapse: collapse; border-spacing: 0px; color: rgb(102, 102, 102); font-family: Muli, Helvetica, Arial, sans-serif; font-size: 16px; background-image: none; width: 772px; vertical-align: top;">

活塞直徑	連接件活塞桿	連接件氣缸	直徑 活塞桿/ 氣缸	中風	長度 E （EL1*） 縮回	索引編號*
HZ19	J0	J0	2	150	214	001*
HZ13 = Ø13 HZ16 = Ø16HZ16 = Ø16 HZ19 = Ø19HZ24 = Ø24	查看連接 部件	查看連接 部件	6 = 6/15 0 = 8/19 P = 10/192 = 10/22 5 = 14/28	30-50 40-100 40-190 50-150 50-250	行程 + 55 行程 + 61 行程 + 61 行程 + 64 行程 + 76	*僅重復 訂單時必需

*EL1：
總長度是在插入活塞桿時計算的。
請?zhí)砑舆B接部件的長度，以找出總長度。

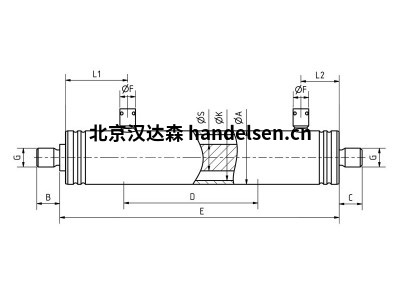

尺寸：

連接：

用于標準高壓管的連接器，帶插入式聯軸器 DN2



最大行程長度：

最大行程長度將根據氣缸的力確定，以避免氣缸彎曲

rame="void" rules="none" cellspacing="0" cellpadding="4" style="max-width: 100%; background-color: rgb(204, 213, 232); border-collapse: collapse; border-spacing: 0px; color: rgb(102, 102, 102); font-family: Muli, Helvetica, Arial, sans-serif; font-size: 16px; background-image: none; width: 772px; vertical-align: top;">

Ø 活塞	Ø 活塞桿	最大行程為 80 bar	100 bar 時 的最大行程	120 bar 時 的最大行程	最大行程為 140 bar	160 bar 時 最大行程	最大行程為 180 bar	最大行程為 200 bar
13 16 16 19 24	6 8 10 10 14	125 200 350 290 450	105 172 305 246 395	91 152 270 220 352	78 134 245 198 318	66 120 222 180 290	58 107 205 165 266	50 100 190 150 250
