德國JANITZA合法安全的電能質量分析

A類電能質量分析儀UMG 512已經掌握了其領域的所有學科，例如電能質量的持續監測，網絡問題的諧波分析，根據EN 61000-4-7，EN 6100-4-15，EN 61000-4-30檢查內部供電網絡等。通過 IEC61000-4-30 的 A 級認證，它也是在發生爭議、為客戶和監管機構記錄電能質量或?qū)﹄娫磫栴}進行故障分析時的可靠參考。



由于聯邦最高法院的一項裁決（檔案編號：VI ZR 144/13），這一主題今年進一步變得更加重要。聯邦最高法院認為，根據德國產品責任法（ProdHaftG）第2條，電力是一種產品。因此，如果電氣設備因電能質量差而損壞，配電系統操作員將承擔責任。法院明確駁回了通過《低壓并網條例》（NAV）免除責任的申請。

JANITZA部分型號示例：

JANITZA UMG96

JANITZA UMG96L

JANITZA UMG103

JANITZA UMG96S

JANITZA UMG503

JANITZA UMG505

JANITZA UMG604

JANITZA UMG507

JANITZA UMG511

JANITZA UMG510



UMG 512 設計用于記錄在 25，600 Hz 的高采樣率下或在連續真有效值測量期間發生的大量數據。為了確保即使數據網絡發生故障也能保留測量值的數量，該裝置配備了容量為256 MB的大型板載測量數據存儲器。由于存儲器大，還可以實現報警管理等PLC功能。

除了分別有兩個數字和模擬通道外，還有一個用于溫度測量的輸入和兩個額外的RCM通道。

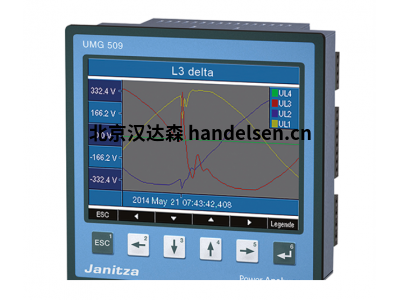

大型彩色圖形顯示屏操作直觀，可輕松訪問許多功能和測量點。顯示屏不僅可以以數字格式顯示測量值和結果，還可以以條形圖和折線圖的形式顯示測量值和結果。電流和電壓可以以波形顯示。此外，供貨范圍內包含的 GridVis®-Basic 軟件包還簡化了評估和文檔編制。



通信架構也沒有留下任何未實現的愿望。例如，各種以太網協議可確保對關鍵過程進行經濟高效的遠程監控。作為Modbus網關，UMG 512可以經濟地連接從屬測量設備，而無需以太網接口。測量設備的特定設備主頁非常適合公司內不希望安裝GridVis®軟件或不需要它的用戶或目標群體。為了訪問它，用戶只需要一個傳統的Web瀏覽器和一個以太網連接（或本地跳線）。UMG 512 利用 BACnet 協議用于構建通信。
