意大利Autorotor轉臺

四十多年來，Autorotor 致力于為與工業自動化相關的最多樣化的行業建造旋轉桌、環、操縱器和基本機器。公司由五十多個合作者組成，分為兩個不同的運營單元：



–組件生產



–組件組裝和測試。



高專業化和高質量標準使我們能夠根據不同的需求滿足"量身定做"項目和產品的任何要求。



Autorotor

產品分類：

意大利Autorotor 轉臺

意大利Autorotor旋轉環

意大利Autorotor間歇器/振蕩器

意大利Autorotor機械手

意大利Autorotor扭矩

意大利Autorotor輸送帶

意大利Autorotor基本機器

意大利Autorotor機械加工







一，意大利Autorotor轉臺

Autorotor特征

Autorotor轉臺是具有正交軸的機械單元，其中輸入軸的連續旋轉導致輸出盤轉換為間歇旋轉。這是通過將凸輪安裝到輸入軸上，然后將凸輪從動件固定在輸出盤上的分度盤來實現的。凸輪的輪廓和應用的凸輪從動軸承的數量決定了發生的索引運動的類型。站的數量（2 到 32 個，最多可能有 540 個站）將由機制根據客戶的要求確定。Autorotor從站到站的索引時間與凸輪角度和輸入 RPM 成正比。 Autorotor 分度臺緊湊而堅固的結構，以及符合所有最高性能標準的定制要求，高軸向和徑向負載能力是 Autorotor 的標準。

Autorotor 分度臺是免維護的，隨著時間的推移，由于分度盤通過凸輪產生的位移加速和減速，并且沒有齒隙，因此可以達到最高水平的精度。



Autorotor應用：

組裝機

包裝設備

制造設備

自動焊接機

運動裝置

加工島

灌裝機

印刷機

好處

主要優點是：

高速連續和完全受控的位移

高頻下也能平穩運行

停留位置自鎖

高重復性

低維護

裝機功率低

可以使用由伺服電機驅動的連續移動凸輪



意大利Autorotor 扶輪表型號：AutorotorT07 , Autorotor T10 , Autorotor T15  ,AutorotorT25 ,  AutorotorT35 , AutorotorT55 ,  AutorotorT65, AutorotorT75 , AutorotorT95,  AutorotorT105









二，意大利Autorotor旋轉環



Autorotor特征

Autorotor旋轉環是一種將連續輸入旋轉運動轉化為間歇輸出運動的裝置。 這是旋轉分度表的演變，但它的本質區別在于旋轉部分不在盤上，而是在表冠上。 它的特點是中心孔大，非常適合在環的中心安裝輔助設備。 它設計緊湊，精度高。 AR 系列設計用于在考慮質量和慣性時處理苛刻的零件要求。 每個型號都可以成為可編程停止或連續旋轉的可能解決方案。

重型凸輪從動件、圓柱凸輪和結構設計保證了所有應用中的高效率。 它還提供安靜的操作。 它與機械凸輪一起運行，以優化精度和可重復性。



意大利Autorotor旋轉環型號：AR350  , AR510  , ARI800   ,ARI1200  ,AR1600











三，意大利Autorotor間歇器/振蕩器





特征

間歇驅動的工作原理與旋轉分度臺相同。不同之處在于振蕩器和間歇驅動器都有一個輸出軸，而不是分度臺面或圓盤。緊湊和簡約的形狀使這些單元在最終機器要求內以不同方向放置時很容易適用。振蕩器在尺寸上與間歇驅動器相同，但它配備了不同的驅動凸輪，可將恒定的輸入速度轉換為具有機構固有加速和減速的振蕩輸出。通過簡單地設計內部凸輪和結合凸輪從動軸承以安裝在凸輪的肋中，可以實現特定的停頓或暫停。以最小的質量和慣性實現機器的快速運動。該產品的意義在于，驅動器的輸入與單元相對側的輸出相同，站點模式從 1 到 8 不等，或者在可能需要的振蕩器輸出位移角的情況下。這是正交機器和驅動器的替代方案。在應用雙平面凸輪輪廓與附加惰輥相結合時，可實現間歇性和擺動性輸出。它們是不需要更高精度的旋轉轉臺的低成本替代品。

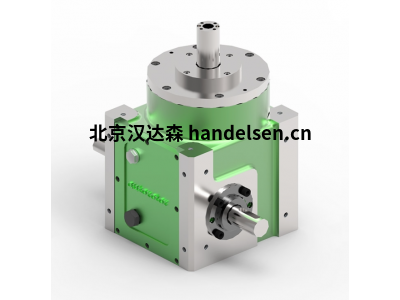

1，正交軸間歇振蕩驅動器 IT / OT

間歇驅動的工作原理與旋轉分度臺相同。不同之處在于振蕩器和間歇驅動器都有一個輸出軸，而不是分度臺面或圓盤。緊湊和簡約的形狀使這些單元在最終機器要求內以不同方向放置時很容易適用。振蕩器在尺寸上與間歇驅動器相同，但它配備了不同的驅動凸輪，可將恒定的輸入速度轉換為具有機構固有加速和減速的振蕩輸出。通過簡單地設計內部凸輪和結合凸輪從動軸承以安裝在凸輪的肋中，可以實現特定的停頓或暫停。以最小的質量和慣性實現機器的快速運動。



意大利Autorotor正交軸間歇振蕩驅動器 IT / OT型號：

IT OT 15  ,   IT OT 25  ,  IT OT 35   ,  IT OT 55     ,   IT OT 75



2，平行軸間歇振蕩驅動器 AP / OP

該產品的意義在于，驅動器的輸入與單元相對側的輸出相同，站點模式從 1 到 8 不等，或者在可能需要的振蕩器輸出位移角的情況下。 這是正交機器和驅動器的替代方案。 在應用雙平面凸輪輪廓與附加惰輥相結合時，可實現間歇性和擺動性輸出。 它們是不需要更高精度的旋轉轉臺的低成本替代品。



意大利Autorotor平行軸間歇振蕩驅動器 AP / OP型號：



AP / OP40 ,  AP / OP55 ,  AP / OP70,  AP / OP85   ,  AP / OP110 ,  AP / OP135,   AP / OP165  ,

AP / OP200  ,AP / OP250





四，意大利Autorotor機械手

特征

操縱器可以處理預定義點之間的組件或零件。 也稱為“拾取和放置”，可以在沒有振動且速度非常快的情況下進行范圍廣泛的精確定位操作。 機械手作為包含凸輪位移的機械設備或作為采用線性和/或角運動的電子設備提供。

高重復性、更高的生產率、緊湊性、最小輸入功率和低維護是 Autorotor 機械手的重要特征，再加上與其他機械設備同步的能力，使系統的使用變得容易，成本要求低。



意大利Autorotor機械手型號： LM1  , BRMT2 ,BRMT3 , BRM2, BRM2S





五，意大利Autorotor扭矩



特征

扭矩分度表是機械旋轉分度表的電子替代品。 該產品背后的原理是一個線性電機，其組件以圓形幾何形狀排列。 固定部分（定子）集成在扭矩臺外殼中，而旋轉部件（轉子）作為磁鼓應用，固定在工作臺旋轉軸承上。 這意味著這是一個“直接驅動系統”，其中動力直接傳遞到旋轉部件，而無需借助齒輪或齒輪箱或其他傳動裝置。



扭矩指數表的優點是：更高的加速度值 - 更快的速度 - 更高的精度 - 完全沒有背隙。 其他優點是： 大中心孔 - 重新編程的可能性，從而可以無限制地重新應用扭矩指數表。 該裝置由任何控制器和電機制造商驅動。



意大利Autorotor扭矩型號： TK200, TK300





六，意大利Autorotor輸送帶

特征

Autorotor 開發了一種新的模塊化傳送帶，適用于任何制造業：醫療、汽車、食品、機械、機電、液壓等。

它是一種模塊化皮帶，可輕松適應機器制造商的任何尺寸和生產要求。



輕巧、緊湊，托盤移動由兩種類型的引擎靈活：

使用久經考驗的自動轉子機械裝置的機械步驟

由減速機和伺服電機直接管理的電子步進



準確性

標稱重復性 ± 0.05mm

（通過dea控制驗證和聲明）



可靠性

我們相信我們產品的效率。

所有部件均由我們制造，包括軸承。 這就是我們提供 3 年全面保修的原因。



意大利Autorotor輸送帶型號：CB100, CB200





七，意大利Autorotor基本機器

特征

Autorotor 開發了 5 種新尺寸的基本機器，其構思和設計旨在滿足具有不同尺寸和電機的自動機器制造商的最多樣化需求。



BM1-BM2-BM3 型號使用基于我們轉臺的傳動裝置，而 BMR1-BMR2 型號使用兩個新的旋轉環 AR350、AR510 作為旋轉系統，可以利用這些應用的典型空間和通道。 .



所有機器都齊全并配備：



帶防滑腳的電焊底座

鋼底板

帶齒輪箱和電機的旋轉裝置

轉盤

固定盤，您可以在其中固定任何類型的設備

意大利Autorotor基本機器型號：BM1，BM2, BM3, BMR1, BMR2



八，意大利Autorotor機械加工



廣泛的機器和公司多年來的發展，使 AUTCAM 能夠根據客戶的需求提供不同類型和尺寸的凸輪和機械操作，在成品零件和材料的尺寸方面保持高質量標準。

Autorotor 不僅僅以生產凸輪而聞名：它可以為客戶提供更多的產品選擇。 多年來，Autorotor在性能上不斷提高精度和可靠性，提供由公司設計或根據客戶要求重新設計的多種產品，例如：



平面凸輪

桶形凸輪

球面凸輪

在金屬板上進行任何類型的操作

對金屬盤的任何類型的操作



意大利Autorotor機械加工型號：

FLAT CAMS

BARREL CAMS

GLOBOIDAL CAMS

OPERATIONS ON PLATES

OPERATIONS ON DISK
