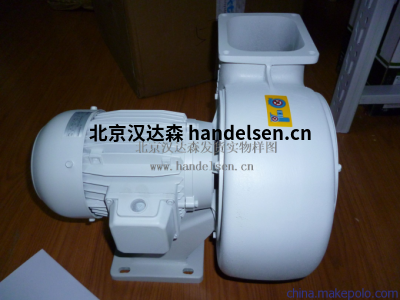

Elektror 風機HRD-ATEX系列

Elektror 風機HRD-ATEX系列

張文婧 QQ：2850590596   手機：18518171575 電話：010-64717020-113 傳真：010-84786709-666 郵件：sales1@handelsen.cn

最高可達100 m³/min和17300 Pa。無磨損，直接通過變頻器驅動(FU )或安裝在風機上變頻器驅動(FUK)。最高頻率可達到105Hz(轉速約 6,200 rpm)。鑄鋁外殼，鋁制背彎式葉輪。具有耐腐蝕性。

　　Elektror高壓鼓風機提供：

　　•合理的性能分級

　　•三相或單相交流電機即可安裝設計

　　•緊湊設計的高性能

　　•運行成本低，使用壽命長

　　• 高效率

　　•有利的噪聲特性

　　•堅固的外殼

　　•變速控制版本

　　•實用配件

　　我們的高壓鼓風機適用于廣泛的應用：

　　•在高系統阻力下輸送介質的風量

　　•氣體和蒸汽的提取

　　•冷卻設備和機器組件

　　•通風系統具有較高的阻力

　　•產生真空

　　•燃?xì)?，燃油和燃煤系統的空氣供應

　　•干燥裝置的空氣供應

　　•氣墊的供氣

　　概述：

　　Elektror高壓鼓風機的結構設計源于中壓鼓風機的設計。

　　由相當高的轉速產生的壓力和體積顯著更高，這是通過堅固可靠的三角皮帶傳動或通過

　　直接驅動與變頻器結合使用。

　　Elektror生產的額定功率鼠籠式電動機特別適用于鼓風機的要求，并保證最佳的性能條件。

　　符合流量要求的設計精美的鑄鋁外殼以及由鋁和鋼制成的平衡葉輪確保了低噪音水平的無振動運行

　　所有驅動電機均按照IP 54制造，并符合EN 60034-1(VDE 0539-Part 1)的要求。 電機的標準版本設計用于50 Hz電源頻率和電壓為230/400 VΔ/ Y(400 VΔ)，符合IEC 38標準。電機以60 Hz電源頻率供電，電壓為277/480Δ/ Y 和400 VΔ，符合IEC 38標準。電機設計用于標準電壓，適用于連續工作時±10%的電壓容差。

　　速度控制鼓風機

　　這種類型的裝置用于需要不同體積流量或壓力的地方，以滿足工藝空氣或工藝工程的原因，或者這些參數必須保持不變。

　　優點：

　　•通過優化應用節約能源和成本

　　•設備操作更平緩，使用壽命更長

　　•沒有不必要的噪音和熱量產生

　　訂購數據

　　•鼓風機類型

　　•體積流量

　　•所需的總壓力或靜壓差

　　•電壓，頻率，三相或單相交流電

　　•環境溫度和傳輸介質溫度

　　•主電源或變頻器運行

　　•傳送中等密度

　　•輸送介質的類型

　　•房屋位置

　　•附件/特殊要求

　　殼體位置

　　在朝向進氣側時確定殼體位置。

　　位置Ar-Dr =順時針旋轉

　　位置EI-HI =逆時針旋轉

　　括號中的標記符合EUROVENT 1/1，但是在面向驅動器一側時確定。 所有類型的低壓鼓風機都可以使用A，B，C和E，F(xiàn)，G型以及不帶腳座的型號。其他職位可按要求交付。 對于沒有底座的版本，也應該說明預期的位置。 沒有指定住房的訂單將在我們的標準版本Ar中提供。

　　接線盒位置的定義

　　(從吸入側看)

　　270°=接線盒頂部(標準版)

　　180°=左側接線盒

　　0°=右側接線盒

　　90°=下面的接線盒(僅根據要求)

　　接線盒位置的定義

　　(從吸入側看)

　　270°=頂部接線盒(標準版)

　　180°=接線盒左側

　　0°=接線盒右邊

　　90°=在底部的接線盒(僅根據要求)

　　電纜入口的定義

　　A =正確(標準版)

　　C =離開

　　D =后面

　　電纜入口的定義

　　A =正確(標準版)

　　C =離開

　　D =后方

　　型號風量總壓差電壓電壓頻率電流轉速電機功率重量

　　m³/minPaVHzAmin-1kWkg

　　HRD1TFU*-105/0,755,54900230/4001053,05/1,7561200,7513

　　HRD1TFUK#-105/0,755,549004001051,7561200,7516

　　HRD1TFU*-105/1,1010,04900230/4001054,00/2,360501,1014

　　HRD1TFUK#-105/1,1010,049004001052,360501,1019

　　HRD14TFU*-105/1,1010,04900230/4001054,15/2,4060701,1017

　　HRD14TFUK#-105/1,10。。10,049004001052,4060701,1021

　　HRD14TFU*-105/1,5016,54900230/4001055,70/3,3060751,5019

　　HRD14TFUK#-105/1,5016,549004001053,3060751,5023

　　HRD16TFU*-105/1,509,55200230/4001055,8/3,361751,5021

　　HRD16TFUK#-105/1,509,552004001053,361751,5025

　　HRD16TFU*-105/2,2017,55200230/4001058,1/4,761902,2023

　　HRD16TFUK#-105/2,2017,552004001054,761902,2027

　　HRD16TFU*-105/3,0027,55200230/40010511,6/6,762053,0025

　　HRD16TFUK#-105/3,0027,552004001056,762053,0035

　　HRD16TFU*-115/4,0033,074004001158,5067854,0025

　　HRD16TFUK#-115/4,0033,074004001158,5067854,0035

　　HRD2TFU*-95/1,507,78500230/400955,35/3,1055201,5026

　　HRD2TFUK#-95/1,507,78500400953,155201,5030

　　HRD2TFU*-95/2,2013,58500230/400957,80/4,5055202,2029

　　HRD2TFUK#-95/2,2013,58500400954,555202,2033

　　HRD2TFU*-95/3,0027,08500230/4009510,9/6,356003,0031

　　HRD2TFUK#-95/3,0027,08500400956,356003,0041

　　HRD60FU*-105/4,0021,010500400Δ1059,561904,0036

　　HRD60FUK#-105/4,0021,010500400Δ1059,561904,0046

　　HRD60FU*-105/5,5032,010500400Δ10512,061405,5046

　　HRD60FUK#-105/5,5032,010500400Δ10512,061405,5056

　　HRD60FU*-105/7,5040,010500400Δ10514,562357,5050

　　HRD60FUK#-105/7,5040,010500400Δ10514,562357,5060

　　HRD65FU*-100/5,5027,09000400Δ10012,559305,5051

　　HRD65FUK#-100/5,5027,09000400Δ10012,559305,5061

　　HRD65FU*-100/7,5062,09000400Δ10016,759407,5055

　　HRD65FUK#-100/7,5062,09000400Δ10016,759407,5065

　　HRD7FU*-105/11,032,016000400Δ10525,0620011,092

　　HRD7FUK#-105/11,032,016000400Δ10525,0620011,0113

　　HRD7FU*-105/15,050,016000400Δ10532,0625015,0110

　　HRD7FUK#-105/15,050,016000400Δ10532,0625015,0131

　　HRD7FU*-105/20,097,016000400Δ10538,0622020,0110

　　HRD7FUK#-105/20,097,016000400Δ10538,0622020,0131

　　HRD2FU*130/7,5壓力23,014600400Δ13016,576707,557

　　HRD2FU*130/7,5真空26,013700400Δ13016,576707,557

　　HRD60FU*135/11,0壓力30,016600400Δ13521,0796511,064

　　HRD60FU*135/11,0真空36,014100400Δ13521,0796511,064

　　HRD7FU*120/15,0壓力30,020000400Δ12032,0708515,0138

　　HRD7FU*120/15,0真空40,016500400Δ12032,0708515,0138

　　HRD7FU*120/20,0壓力40,020000400Δ12040,0708520,0144

　　HRD7FU*120/20,0真空45,016500400Δ12040,0708520,0144

　　*=變頻器必須安裝在鼓風機上。

　　#=A變速驅動器鼓風機內集成。

　　型號電壓頻率風量總壓差電壓電流轉速電機功率鼓風機轉速重量

　　(KG)

　　Hzm³/minPaVAmin-1kWmin-1kg

　　HRD1/2T9,42600230/400502,50/1,4528400,55455018

　　HRD1/2T9,42700277/480602,50/1,4534100,66455018

　　HRD1/3T6,03300230/400502,50/1,4528400,55550019

　　HRD1/3T10,03000277/480602,50/1,4534100,665500198

　　型號電機能效電壓頻率風量總壓差電壓電流轉速電機功率鼓風機轉速重量

　　(KG)

　　Hzm³/minPaVAmin-1kWmin-1kg

　　HRD 1/4 TIE3508,04200230/4003,0/1,7328900,75550022,5

　　IE3608,04200230/4003,55/2,0534300,90550021,0

　　NEMA*608,04200277/4802,95/1,7134300,90550021,0

　　HRD 1/5 TIE3*508,55100230/4004,20/2,4029101,1600024

　　IE3508,55100230/4004,00/2,3029051,1600026

　　IE36010,55000230/4004,55/2,6534901,32600026

　　NEMA**6010,55000277/4803,80/2,2034901,32600026

　　HRD 14/5 TIE35025,04500230/4007,6/4,428702,20600029

　　IE36025,04500230/4009,1/5,3034802,64600029

　　NEMA*6025,04500277/4807,6/4,434802,64600029

　　HRD 2/3 TIE35013,05600230/4005,40/3,1029051,50450032

　　IE36015,55600230/4006,40/3,7035051,80450032

　　NEMA*6015,55600277/4805,40/3,1035051,80450032

　　HRD 2/4 TIE35017,07700230/40010,2/5,929003,00520039

　　IE36017,07700230/40012,4/7,1035003,60520039

　　NEMA*6017,07700277/48010,3/6,0035003,60520039

　　HRD 2/5 TIE35026,08600230/40010,2/5,929003,00560043

　　IE36027,08600230/40012,4/7,1035003,60560043

　　NEMA*6027,08600277/48010,3/6,0035003,60560043

　　HRD 60/4IE35020,010150400Δ7,829354,00610065

　　IE36020,09600400Δ9,135254,80610065

　　NEMA*6020,09600400Δ7,6035254,80610065

　　HRD 60/5IE35022,011400400Δ10,229405,50635085

　　IE36022,011000400Δ12,435406,60635085

　　NEMA*6022,011000400Δ10,335406,60635085

　　HRD 60/7IE35047,011400400Δ13,429357,50635093

　　IE36046,011000400Δ16,135309,00635093

　　NEMA*6046,011000400Δ13,435309,00635093

　　HRD 65/2IE35040,03900230/4007,6/4,428702,20390063

　　IE36044,04000230/4009,1/5,3034802,64390063

　　NEMA*6044,04000277/4807,6/4,434802,64390063

　　HRD 65/4IE35052,05900400Δ7,829354,00485072

　　IE36052,05900400Δ9,135254,80485072

　　NEMA*6052,05900480Δ7,6035254,80485072

　　HRD 65/5IE35056,07500400Δ10,229405,50530080

　　IE36056,07700400Δ12,435406,60530080

　　NEMA*6056,07700480Δ10,335406,60530080

　　HRD 65/7IE35062,08700400Δ13,429357,50580093

　　IE36062,08700400Δ16,135309,00580093

　　NEMA*6062,08700480Δ13,435309,00580093

　　HRD 7/12IE35088,09000400Δ19,6292011,04950190

　　IE36080,010000400Δ23,5352513,25030190

　　NEMA*6080,010000480Δ19,5352513,25030190

　　HRD 7/17IE35090,013000400Δ33,0295018,55600230

　　IE36090,013000400Δ40,2354522,55600230

　　NEMA*6090,013000480Δ33,5354522,55600230

　　HRD 7/23IE35096,016400400Δ39,8295022,06350255

　　IE360100,016400400Δ46,2355526,56350325

　　NEMA*60100,016400480Δ38,5355526,56350325

　　型號風量總壓差轉速電機功率重量

　　(KG)

　　m³/minPamin-1kWkg

　　HRD1T10,5470060001,107,5

　　HRD14T25,0450060002,207,5

　　HRD2T27,0860056003,018,5

　　HRD6038,01015061005,525,0

　　HRD6562,0870058007,5032

　　HRD790,013000560018,565
