瑞典SKF超精密角接觸球軸承706 ACD/HCP4A

品牌SKF	有效期至長期有效	最后更新2022-01-15 15:31
瀏覽次數6

瑞典SKF超精密角接觸球軸承706 ACD/HCP4A

瑞典SKF超精密角接觸球軸承706 ACD/HCP4A

仲宇
QQ：3254435935

手機：13002495941
電話：010-64714988-225
傳真：010-64714988-668
郵件：tk9@handelsen.cn

仲宇郵箱：tk9@handelsen.cn電話：010-64714988-225

SKF制造的超精密角接觸球軸承，涵蓋軸徑尺寸為6–360 mm。由于應用需求的不同，因此，在眾多的執行標準中，SKF的超精密角接觸球軸承分類包括四個ISO尺寸系列。軸承設計和變型提供廣泛的選擇，使其能夠融入到需要使用精密軸承的幾乎每一臺機床和其他應用中。

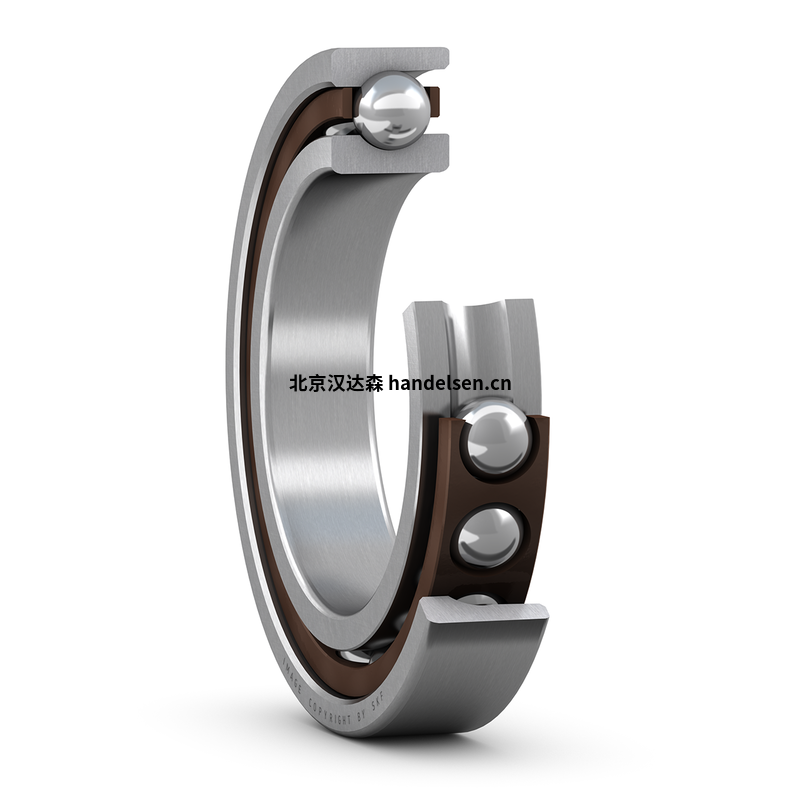

單列SKF超精密角接觸球軸承（圖 1）和所有角接觸球軸承一樣為非分離型，在內圈和外圈上有滾道，且內外圈在軸承軸向作相對位移。這意味著，除了徑向載荷外，此軸承還能夠承受作用在單方向上的軸向載荷。此軸承中的徑向載荷引起的軸向力，需要反作用力來維持平衡。因此，角接觸球軸承通常用另一個軸承調節或成組使用。

一個或兩個軸承套圈上肩部的高度可以是不同的。每一個軸承帶有最大數量的球，這些球通過一個窗式保持架引導。

產品參數：

尺寸

d	6 毫米	內徑
D	17 毫米	外徑
B	6 毫米	寬度
d1	9.5 毫米	內圈肩部直徑（最大側面）
d2	9.5 毫米	內圈肩部直徑（最小側面）
D1	13.5 毫米	外圈肩部直徑（大側面）
r1,2	最小0.3 毫米	內圈最大側面倒角尺寸
r3,4	最小0.15 毫米	外圈-最小側面倒角尺寸
一個	5.7 毫米	距離壓力點

擋肩尺寸

d一個	最小8 毫米	軸擋肩直徑
db	最小8 毫米	軸擋肩直徑
D一個	麥克斯。15 毫米	軸承座擋肩尺寸
Db	麥克斯。16.2 毫米	軸承座擋肩尺寸
r一個	麥克斯。0.3 毫米	倒角半徑
rb	麥克斯。0.15 毫米	倒角半徑
dn	10.3 毫米	潤滑脂噴嘴位置

數據計算

基本額定動載	C	1.95 千牛
基本額定靜載	C0	0.75 千牛
疲勞載荷限值	P在	0.024 千牛
潤滑脂潤滑可達轉速		130 000轉/分鐘
油氣潤滑法可達轉速		190 000轉/分鐘
接觸角	一個	25 °
球直徑	D在	3.175 毫米
頁數	跟	8
參考潤滑脂量	G裁判	0.09 立方厘米

inkMacSystemFont, "Segoe UI", Roboto, "Helvetica Neue", sans-serif; font-size: 0.875rem; line-height: 1.43; letter-spacing: 0.125rem; text-transform: uppercase; margin-bottom: 1.25rem;">預載荷和剛度（背對背配置，面對面配置）
預載荷等級 A	G一個	10 氮
預載荷級別 A 的靜態軸向剛度		21 牛頓/微米
預載荷等級 B	GB	20 N
預載荷等級 B 的靜態軸向剛度		29 牛頓/微米
預載荷等級 C	GC	40 N
預載荷級別 C 的靜態軸向剛度		37 N/μm
預載荷等級 D	GD	80 N
預載荷級別 D 的靜態軸向剛度		49 牛頓/微米
