意大利CELMI稱重傳感器工作系統介紹

稱重傳感器連接：

深入主題，現在讓我們看看將稱重傳感器與電氣應變片并行連接意味著什么。具體而言，連接多個稱重傳感器的結果導致單個稱重傳感器的構成，其特性由組成傳感器的質量定義。換句話說，所連接稱重傳感器整體的標稱流速等于每個傳感器的總和，而靈敏度對應于每個組成傳感器的靈敏度。重要的是要記住，為了使系統正常工作，所有電池必須具有相同的靈敏度和相同的流速，并且輸出信號必須嚴格定位在電源的中心。

將電池連接到電子單元有兩種主要解決方案：四線連接和六線連接。這兩種配置都有優點和缺點，我們將在下面深入研究。



所有稱重系統，特別是Celmi處理的工業稱重系統，都由一系列非常具體的組成元素統一起來。在本文中，我們將深入研究稱重系統的結構、稱重傳感器以及每個組件的操作。

每個稱重系統的基本組件可以概括為三個基本要素：稱重傳感器、電子單元和自動化設備。讓我們詳細看看它們。

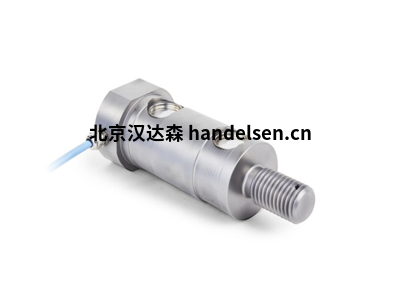

CELMI部分型號示例：

CELMI MPM480-489

CELMI MPM8320

CELMI MPM4730

CELMI MPM4700

CELMI MPM4530

CELMI MPM489P

CELMI MPM281

CELMI MPM180-185



稱重傳感器具有非常精確的操作：作為傳感器，它們的作用是通過測量根據該力在物體本身上產生的變形而變化的電信號來檢測施加在物體上的力。

因此，我們可以通過說明稱重傳感器將測量的重量轉換為電信號來簡化，電信號通常處于較低水平（-mV c.c。）。稱重傳感器可以是不同類型的，但最常用的是帶有電動應變片的稱重傳感器。根據需要使用不同的形狀和尺寸，稱重傳感器通常以1到4的數量使用，盡管在特定情況下，它們的數量甚至可以達到8或更多。

電子單元的目的是為稱重傳感器供電，并將傳感器產生的電壓轉換為標準信號或計算機類型的數字信息。根據需要，電子單元可以包括一個用于現場安裝的普通百葉變送器或一個配備一些自動化功能的重量指示器，例如專用于單個稱重回路的各種類型的計量或報警器。如果出于特殊需要，電子單元應放置在比電池電纜長度更大的距離，則使用接線盒以并聯連接稱重傳感器并連接到延長電纜。



最后，工業稱重系統的自動化設備由PC或PLC組成，并執行名稱已經定義的功能，即集成生產過程可能需要的稱重過程自動化元素，例如：劑量，調整，啟動和停止機器，通知和警報等等。
