SPINEA減速機H系列

品牌SPINEA	有效期至長期有效	最后更新2022-01-08 18:01
瀏覽次數0

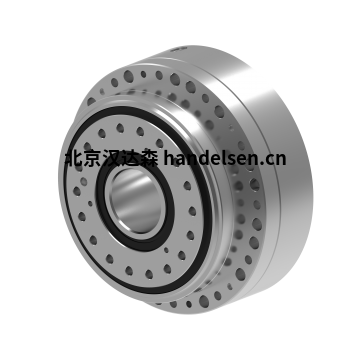

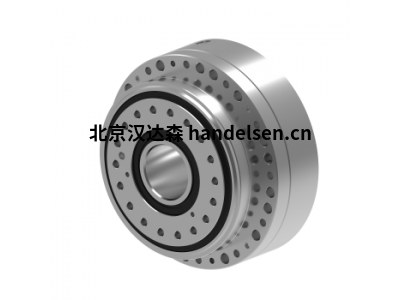

SPINEA減速機H系列

SPINEA“高精度減速機”這一概念將高精度減速機和高精度十字交叉滾子軸承完全集成在一個單元中。 TwinSpin高精度減速齒輪專為需要高減速比、高動態精度、低傳動損失、高轉矩和高剛度、緊湊型設計減小安裝空間、質量輕的應用而設計。

SPINEA減速機的傳動概念允許在機器人和自動化、機床、測量設備、導航系統、飛機工業、軍事和醫藥領域、木材加工領域、打印機分支、紡織工業和玻璃處理、灌裝機等應用中廣泛使用。

SPINEA減速機H系列說明：

SPINEA減速機H系列是帶有中空孔的Twinspin高精度減速機。電線、壓縮空氣管道、驅動軸可從減速機中間穿過。這種設計可以把負載直接安裝在減速機輸出法蘭上，省去輸出端的額外軸承。SPINEA減速機H系列為完全密封，內部注有終生免維護油脂。減速機包含精密減速機構和高強度交叉滾子軸承，故又名“軸承式減速機”。

SPINEA減速機H系列優點：

-大中空孔徑

-全密封

-零背隙

-力矩大

-定位精度和重復精度高

-扭轉剛度和傾覆剛度大

-尺寸小重量輕

-速比大

-效率高

-壽命長

-裝配簡單

SPINEA減速機H系列參數表：

型號	減速比	空心孔內徑	額定轉矩	加速和制動轉矩	容許緊急制動轉矩	額定輸入轉速	周期內有效轉速 5)	最大輸入轉速10)	傾覆剛度1)6)	扭轉剛度 1)7)	最大無負載啟動轉矩 9)	最大反向驅動轉矩 9)
	i	d	TR [Nm]	Tmax [Nm]	Tem [Nm]	nR [rpm]	nef[rpm]	nmax [rpm]	Mt [Nm/arcmin]	kt [Nm/arcmin]	[Nm]	[Nm]
TS 70	75	13	50	100	250	2000	2500	5500	35	7,5	0,14	13
TS 140	69	36	200	500	1000	2000	1200	3500	340	55	1,6	110
	115							4500			1,5	130
							1300
TS 170	69	42	420	1050	2100	2000	1000	3200	1100	110	2,5	180
		46		825	1650
	125	42		1050	2100		1300	3700			2,2	240
		46		825	1650
TS 200	63	52	712	1780	3560	2000	1000	2700	2000	200	4	250
		56		1100	2200
	125	52		1780	3560			3700			3	300
		56		1100	2200
TS 220	55	62	1100	2750	5500	2000	700	2400	2400	290	5	170
		65		2000	4000
	125	62		2750	5500		900	3400			3	350
