schmalz3D夾具SSCB
用于生產線各種工件自動化、精確抓取和裝夾的吸盤平衡吸塊
靳叢偉
QQ：2853369885
手機：15810543160
電話：010-64714988-211
傳真：010-64714988-668
郵件：tk1@handelsen.cn |
 |
是安全抓取裝夾不平整3D自由曲面的理想之選
通過精確掃描工件輪廓，提供鏡像抓取和裝夾
無驅動調整，無需機械制動或定位輔助
自由3D曲面工件裝夾系統
通過自動化裝配程序精準地定位工件
產品亮點
端接器可實現精確工件定位
通過2D參照面進行3D自由形態軟件控制
可單獨鎖定未施壓定位銷
工件接觸面上采用特殊支撐材料
優勢
抓取和裝夾系統設計靈活
抓取和裝夾系統自動設置流程
自動調整適應工件輪廓
可靠、精確的固定復雜零件
1.SCB-78 93.5-107.5 ZP 60 SAB-NBR:真空夾緊系統 用于自動夾緊、中徑 D mk:78,0 mm
適用領域:93.5 ... 107.5、真空吸盤:波紋吸盤 SAB、連接方式:Ø60mm、材質:NBR、材質硬度:60,0 Shore A、高度 H1:117,30 mm
屬性 數值
中徑 60
自重 1,300 g
吸盤材質 丁腈橡膠 NBR
材質硬度 60 Shore A
2.SSCB-78 141-171 ZP M6-IG FSG-VU1：真空夾緊系統 用于自動夾緊、中徑 D mk:78,0 mm、適用領域:141.0 ... 171.0、真空吸盤:波紋吸盤 FSG、連接方式:M6-F、材質:VU1、材質硬度:72,0 Shore A、材質:NBR、高度 H1:179,00 mm
屬性 數值
中徑 60
自重 2,609.7 g
吸盤材質 丁腈橡膠 NBR
材質硬度 72 Shore A
3.SSCB-78 141-171 ZP M6-IG FSG-VU1、真空夾緊系統 用于自動夾緊、中徑 D mk:78,0 mm、適用領域:141.0 ... 171.0、真空吸盤:波紋吸盤 FSG、連接方式:M6-F、材質:VU1
材質硬度:72,0 Shore A材質:NBR、高度 H1:179,00 mm
屬性 數值
中徑 60
自重 2,597.8 g
吸盤材質 丁腈橡膠 NBR
材質硬度 72 Shore A
4.SSCB-30 60.7-66.5 ZP M4-IG SAB-NBR：真空夾緊系統 用于自動夾緊、中徑 D mk:30,0 mm、適用領域:60.7 ... 66.5、真空吸盤:波紋吸盤 SAB、連接方式:M4-F、材質:NBR、材質硬度:60,0 Shore A、材質:NBR、高度 H1:71,80 mm
屬性 數值
中徑 22
自重 200 g
吸盤材質 不銹鋼材質
材質硬度 60 Shore A

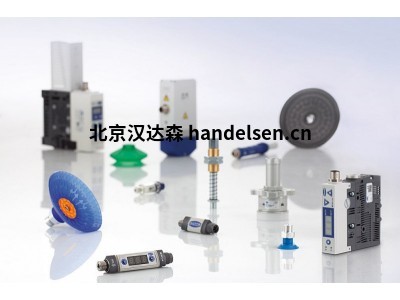

德國schmalz部分產品型號 ①德國schmalz JGP 300-1 ②德國schmalz JGP 64-2-AS ③德國schmalz SAOG-S 80
x30 NBR-60 RA ④德國schmalz 真空發生器SBP15G02SDA ⑤德國schmalz 夾爪39305541MPG-plus64-V ⑥德國schmalz 真空組件SCP 20 NC AS ⑦德國schmalz 真空發生器SEM-C 25 SDA NC AS ⑧德國schmalz 真空波紋吸盤SAOB 60
x30 HT1-60 G1/4-AG ⑨德國schmalz 電磁閥EMV-10-24V-DC-3/2-NO
