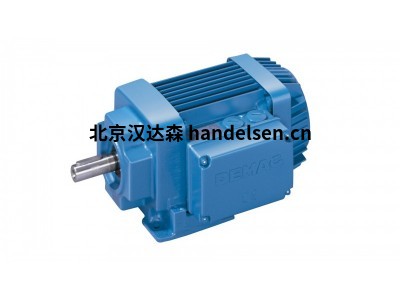

完美設計的制動性能我們的 Z 型圓柱轉子電機可靠、高效地執行各種工業驅動任務。它們適用于廣泛的應用，提供出色的性能：
電機輸出功率高達 45 kW
| 祁佳強 QQ：2850590582 手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn |
 |
 |
用于行程應用、線路饋電行程和連續運行的變頻驅動
專門設計以匹配我們的變速箱系列
簡單的項目工程
驅動效率高
優勢一覽
對于電機輸出和制動能力：我們的 Z 圓柱形轉子電機具有一系列突出優勢。
強大的電機輸出
電機輸出功率高達 45 kW
2、4、6 或 8 極
雙速變極電機
ZBA/ZNA，用于帶逆變器的行程應用
ZBF 用于線路饋送行程應用
ZBE/ZNE，用于能效等級 IE2 的連續負載
定制制動性能
帶或不帶制動器的電機
額定制動扭矩從 0.9 至 680 Nm
每種電機框架尺寸提供兩種制動器尺寸
ZB 圓柱形轉子電機配有盤式制動器(無電壓時由彈簧固定)
通過利用不同的彈簧強度和數量實現精細梯度的制動扭矩
各種控制模塊，用于切換時間，以滿足應用要求
電機和齒輪箱組合
直接驅動輸入
齒輪箱和 Z 圓柱形-轉子電機組合使用端蓋
聯軸器連接
帶德馬格聯軸器軸端的齒輪箱和電機組合(Z 圓柱形轉子電機或 KB 錐形轉子制動電機)，使用中間法蘭和滾子蜘蛛式聯軸器
對于高達 45 kW 的輸出：4 極 Z 電機| 型號 ZBA = 制動 ZNA = 無制動器 |
輸出 [kW] 60% CDF 60 °C 溫度 |
| ZBA/ZNA 63 B4 | 0.18 |
| ZBA/ZNA 71 A4 | 0.25 |
| ZBA/ZNA 71 B4 | 0.37 |
| ZBA/ZNA 80 A4 | 0.55 |
| ZBA/ZNA 80 B4 | 0.75 |
| ZBA/ZNA 90 A4 | 1.1 |
| ZBA/ZNA 90 B4 | 1.5 |
| ZBA/ZNA 100 AL4 | 2.2 |
| ZBA/ZNA 100 B4 | 3 |
| ZBA/ZNA 112 A4 | 4 |
| ZBA/ZNA 132 AL4 | 5.5 |
| ZBA/ZNA 132 B4 | 7.5 |
| ZBA/ZNA 132 B4 | 9.5 |
| ZBA/ZNA 160 AL4 | 11 |
| ZBA/ZNA 160 B4 | 15 |
| ZBA/ZNA 180 A4 | 18.5 |
| ZBA/ZNA 180 B4 | 22 |
| ZBA/ZNA 200 A4 | 30 |
| ZBA/ZNA 225 AL4 | 37 |
| ZBA/ZNA 225 B4 | 45 |
|
指定 ZBE = |
輸出 [kW] 100 % CDF 40 °C 溫度 |
效率 [%] | ||
| η50 | η75 | η100 | ||
| ZBE/ZNE 63 B4 | 0.18 | 66.5 | 71.2 | 72.1 |
| ZBE/ZNE 71 A4 | 0.25 | 69.5 | 74.0 | 74.9 |
| ZBE/ZNE 80 A4 | 0.55 | 78.0 | 78.3 | 78,1 |
| ZBE/ZNE 80 B4 | 0.75 | 79.3 | 82.2 | 79.6 |
| ZBE/ZNE 90 A4 | 1.1 | 79.8 | 82.3 | 81.4 |
| ZBE/ZNE 90 B4 | 1.5 | 82.1 | 83.4 | 82.8 |
| ZBE/ZNE 100 A4 | 2.2 | 83.8 | 84.9 | 84.3 |
| ZBE/ZNE 100 B4 | 3 | 83.6 | 86.4 | 85.5 |
| ZBE/ZNE 112 A4 | 4 | 86 | 87.4 | 86.6 |
| ZBE/ZNE 132 A4 | 5.5 | 87.2 | 88.3 | 87.7 |
| ZBE/ZNE 132 B4 * | 7.5 | 87.5 | 90.3 | 88.7 |
| ZBE/ZNE 160 A4 * | 11 | 89 | 90.8 | 89.8 |
| ZBE/ZNE 160 B4 * | 15 | 89.2 | 91.8 | 90.6 |
| ZBE/ZNE 180 A4 * | 18.5 | 89.3 | 92.4 | 91.2 |
| ZBE/ZNE 180 B4 * | 22 | 89.2 | 92.3 | 91.6 |
| ZBE/ZNE 200 A4 * | 30 | 88.4 | 92.8 | 92.3 |
| ZBE/ZNE 225 A4 * | 37 | 90.8 | 93.2 | 92.7 |
| ZBE/ZNE 225 B4 * | 45 | 92.2 | 93.5 | 93.1 |
* 僅適用于變頻器操作
| 指定 | 輸出 [kW] 40/40% CDF，40 °C 溫度 |
| ZBF 63 A 8/2 | 0.06/0.25 |
| ZBF 71 A 8/2 | 0.09/0.34 |
| ZBF 80 A 8/2 | 0.13/0.5 |
| ZBF 90 B 8/2 | 0.2/0.8 |
| ZBF 100 A 8/2 | 0.29/1.2 |
| ZBF 112 A 8/2 | 0.46/1.9 |
| ZBF 132 A 8/2 | 0.72/2.9 |
| ZBF 132 B 8/2 | 0.88/3.5 |
