TWK磁致伸縮位移傳感器MSD型號參數

分辨率高達1µm；

接口PROFIBUS；

最多可同時測量20個位置；

工作溫度-40 °C至+75 °C；

傳輸速率：最大12 MBit/s；

最大電纜直徑8毫米；

外殼：金屬；



具有超緊湊尺寸的安全編碼器

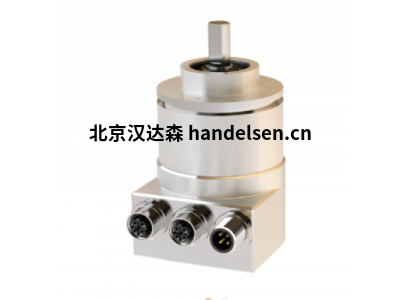

在 TRK38 中，TWK 推出了一款超緊湊的單圈磁性編碼器，專為安全導向型應用而開發。該傳感器的直徑僅為 38 mm，長度也為 38 mm，適合安裝在狹窄的安裝空間中。安全等級高：安全編碼器可檢測位置和速度，并滿足 SIL 2 （IEC 61508） 和 PL d （EN 13849） 的要求。與安全相關的信號通過經過認證的EtherCAT FSoE接口傳輸。



緊湊封裝中的高功率密度：包裝已成為許多固定和移動機器的關鍵因素。TWK的新發展恰逢其時。TRK38 單圈磁性編碼器的尺寸僅為 38 x 38 mm（直徑 x 長度），因此非常緊湊。重量也非常低，約為60克。

但是，用戶不必在性能上妥協。TRK38 以安全的方式檢測位置和速度，并滿足 SIL 2 （IEC 61508） 和性能等級 d （EN 13849） 的要求。位置分辨率為每轉 16 位。經過認證的 EtherCAT FSoE 接口可確保將安全相關信號可靠地傳輸?shù)礁呒?jí)別的控制器或安全繼電器，以及傳感器的編程。

盡管 TRK38 具有非常緊湊的尺寸和高質量的設計，但與正弦余弦和增量編碼器等替代設備相比，TRK38 的價格也極具競爭力。鋁制外殼和整體設計即使在振動和沖擊載荷等不利條件下也能實現較長的使用壽命。非接觸式、無磨損的測量原理為此做出了重大貢獻。

憑借這種特性，TRK38 適用于各種應用中的安全應用。與TWK的許多發展一樣，它是根據客戶對用于安全應用的極其緊湊但堅固的單圈編碼器的要求而開發的，他們無法在相關供應商中找到合適的傳感器。

TWK已經為這些要求做好了充分的準備。在針對要求苛刻的應用提供全面的傳感器程序的基礎上，開發人員根據客戶的個人愿望調整各自的基本模型 - 例如，在尺寸，外殼設計，電氣性能，接口以及相當普遍的機械和電氣集成到周圍結構方面。這不僅適用于傳統傳感器，也適用于承擔功能安全任務的傳感器。

TWK還小批量生產這種定制傳感器。全球分銷為在開發或適應過程中的密切合作創造了先決條件，并且非常靈活的生產允許在傳感器的生產中考慮個別客戶的愿望。因此，可以想象TWK將引入TRK 38的更多變體，例如其他接口和通信選項。
