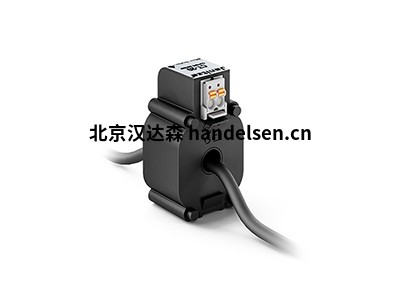

德國JANITZA電流互感器UMG 20CM



1、德國JANITZA電流互感器產品作用

①外殼的兩半重疊而不是彼此對接

②由聚酰胺制成的防碎塑料外殼

③根據UL 94 VO不燃且自熄

④初級母線緊固螺釘?shù)谋Ｗo(hù)帽

⑤防止意外接觸的防護措施

⑥通過側槽的電纜接線頭進行二次連接

⑦擴展的二次端子蓋

⑧除了正常的端子蓋外，還提供額外的保護罩

⑨將前饋線和后饋線鎖定到次級端子





2、德國JANITZA電流互感器產品描述

如果要記錄和進一步處理大電流，則使用塑殼電流互感器。要測量的線路（導電軌或電線）通過窗口饋送并形成插入式電流互感器的初級電路。塑殼電流互感器主要用于安裝在導電軌上。通過額外的灌封，可以實現水滴密封性，以及在機械負載下的抗沖擊和抗振性(IEC 68)。這是電流互感器最常見和最具成本效益的形式。但是，安裝時必須斷開初級導體。因此，這種形式的變壓器最常用于新系統安裝。



3、德國JANITZA電流互感器產品特點

這些關稅電流互感器可以滿足kWh測量設備的適用規定。所有關稅電流互感器都配備了一個集成的可鎖定端子蓋，由聚碳酸酯制成。電流互感器配有緊固工具，用于安裝在導軌或電纜上?？梢赃x擇訂購帶有夾子的變壓器，以便安裝在DIN導軌上。6個測量通道，可單獨調節工作電流或剩余電流，適用于UMG 96RM-E、UMG 96RM-PN、UMG 20CM、UMG 509-PRO和UMG 512-PRO，最大限度。線徑（毫米）：4 x約10(rm-10 qmm)或8 x 7(rm-6 qmm)。



4、德國JANITZA電流互感器產品介紹

如果使用兩個或多個電流互感器（例如兩個互感器）進行電流測量并且要計算總消耗，則可以借助求和電流互感器將來自各個電流互感器的次級信號相加。這使得僅使用一臺測量?jī)x器即可記錄總消耗量?？偤碗娏骰ジ衅鞯妮敵鍪菢?biāo)準化的測量信號。除了輸入電流的增加外，總數還除以被加數的數量（輸入數量）。適用于測量設備UMG 20CM的用于工作電流和剩余電流的電流互感器，使用集成電流互感器采集剩余電流（剩余電流符合IEC 60755 A型）。



5、德國JANITZA電流互感器產品優勢

①牢不可破的塑料外殼

②聚碳酸酯黑

③不易燃的

④自熄

⑤變壓器外殼超聲波焊接

⑥鍍鎳次級端子，帶正/負M 5 x 8 mm螺釘，最大擰緊扭矩2牛米

⑦集成二級閉合翻蓋

⑧連接橫截面：最大4 mm 2帶線端套圈，6 mm 2實心
