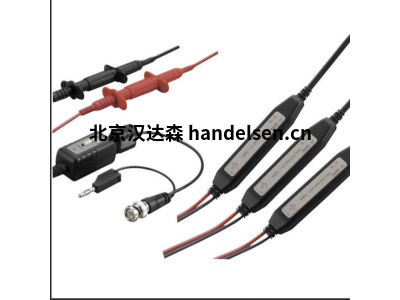

testec tt-si 901070MHz 有源差分探頭







TESTEC TT-SI 9010 -測試儀-示波器 探頭

TESTEC TT-SI 9010 -測試儀通過使傳統示波器能夠顯示和測量電路內波形參考高共模電壓。 TESTEC TT-SI 9010 -測試儀差分探頭擴展測量示波器在電子功率轉換器、逆變器、電機速度控制、開關模式電源，TESTEC TT-SI 9010 -測試儀以及許多應用。



TESTEC TT-SI 9010 -測試儀-示波器 探頭

技術數據：

帶寬 DC 至 70MHz (-3dB)

衰減比 1:100 / 1:1000

準確度 ±2%

上升時間 5ns

輸入阻抗 10MΩ // 每側 10pF 接地

輸入電壓

- 差分范圍

1:100 ±700V (DC+peak AC) 或 700Vrms

1:1000 ±7000V (DC+peak AC) 或 5000Vrms

輸入電壓

- 共模范圍

1:100 和 1:1000

±7000V（直流+峰值交流）或2500Vrms

輸入電壓

- 絕對最大值。

共模

1:100 和 1:1000

±7000V（直流+峰值交流）

或 2500Vrms

輸入電壓

- 絕對最大值。

差模

1:100 和 1:1000

±7000V（直流+峰值交流）

或 5000Vrms

測量類別 CAT I

輸出電壓

- 擺幅 ±7V（進入 50kΩ 負載）

輸出電壓

- 偏移（典型值）<±5mV

輸出電壓

- 噪聲（典型值）0,9mVrms

源阻抗（典型值） 50Ω（用于使用 1MΩ 輸入系統示波器）

CMRR（典型值）-80dB @50Hz，-60dB @20kHz

環境操作

溫度 -10°C 至 40°C

環境儲存溫度 -30°C 至 70°C

環境工作濕度 25% 至 85% RH

環境儲存濕度 25% 至 85% RH

電源要求

- 標準 4 x AA 電池

電源要求

- 可選的

電源線或電源適配器

(6VDC/60mA 或穩壓 9VDC/40mA)

BNC 電纜長度 90cm

輸入引線長度 60cm

重量 500g

尺寸 (LxWxH) 202mm x 83mm x 38mm



TESTEC TT-SI 9010 -測試儀-示波器 探頭

清潔

使用軟布清潔污垢。防止損壞探頭。

 避免浸入探頭。

 避免使用研磨性清潔劑。

避免使用含有苯或類似溶劑的化學品
