產品介紹

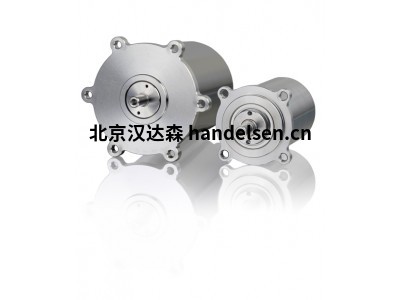

Phytron ZSS 步進電機
高精度步進電機。優化的幾何形狀和磁化，以實現平穩運行
Phytron ZSS 步進電機（19 - 56 毫米）提供高精度和平穩運行。ZSS電機具有多達 102.400 個可接近的位置（200步進電機，以微步進模式驅動，具有 1/512 步進分辨率和編碼器），可為您的應用提供高精度定位功能。
基于其幾何形狀，ZSS 系列具有平穩的低共振運行性能。受益于低噪音、典型的平穩運行和由此產生的最佳結果，特別是對于光學高精度應用。
技術細節
用于單極或雙極控制模式的兩相混合式步進電機
保持扭矩從 3.8 到 700 mNm
尺寸 ZSS 19 至 56 毫米
每個尺寸最多 3 種電機類型和 3 個標準繞組
標準步數/轉：200，步距角：1.8°
取決于電機尺寸的特殊步數
最低防護模式：IP40
允許的環境溫度：-30 °C 至 +80 °C
可選：齒輪、電機制動器、編碼器、第二軸、散熱片、聯軸器等。
可用型號
尺寸、步數、繞組：參見數據表中的表格
自由線端或保護蓋、散熱器、第二軸
齒輪、電機制動器、編碼器

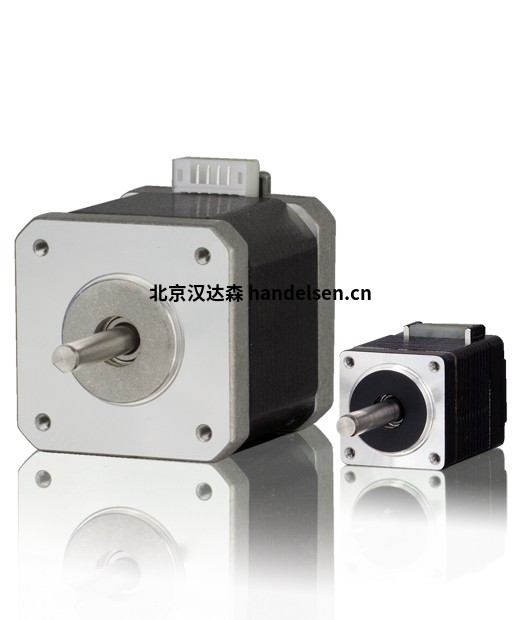

Phytron phy BASIC 電機
高精度、高扭矩、運行平穩
我們的電機系列phy BASIC結合了價格優化設計的優點和出色的操作特性。
這使得phy BASIC電機特別適用于制造行業的標準應用。良好的運行性能、高扭矩和扎實的工藝使phy BASIC成為 IP 40 環境中快速精確定位任務的絕佳選擇。
技術細節
兩相步進電機
保持扭矩從 50 mNm 到 7.2 Nm
邊緣尺寸從 20 到 86 毫米
步數（標準） 200
1.8° 步進電機的步進精度為 5 %
工作電壓phy BASIC 20,28,42 (NEMA 8, 11, 17): 36 to 48 V DC
phy BASIC 56, 86 (NEMA 23, 34): 72 V DC
標準連接：4 引線并聯
防護等級 IP 40
絕緣等級 B，130 °C
絕緣電阻 100 MΩ
包含配套連接器的電纜
選項：
齒輪
后軸
Phytron ZSH 步進電機
與 ZSS 一樣，ZSH 步進電機在每個動作中都設置了強大的口音。他們將 ZSS 電機的直徑擴大到 57 至 107 毫米。
技術細節
用于單極或雙極控制模式的 2 相混合式步進電機
保持扭矩從 0.45 到 17 Nm
直徑 ZSH：57 至 107
NEMA 兼容
步數/轉：200，步距角：1.8°
最低保護模式：IP54、IP68 根據要求
允許的表面溫度：-30 °C 至 +80 °C
（短時間可達 100 °C）
可用型號：
尺寸和繞組：參見數據表中的表格
自由線端或接線盒
雙軸
齒輪
馬達剎車
編碼器
Phytron VSS / VSH 步進電機
優勢：在極端條件下執行的解決方案
Phytron 的 VSS / VSH 步進電機是 30 多年空間技術經驗的結晶。專門設計的兩相混合式步進電機可用于高達 10 -11 hPa 的真空環境。它們是特殊環境的最佳選擇，例如深度和高溫或極端輻射強度。
技術細節
用于在真空或空間中運行或用于低溫應用的步進電機
高沖擊和振動載荷
真空度高達 10 -11 hPa
溫度范圍取決于應用
抗輻射能力高達 10 6 J/kg
保持扭矩從 3.4 mNm 到 13 Nm
直徑 19 至 125 毫米
每轉完整步數：200 (1.8°)
排氣孔以避免殘留氣體
可選的：
VGPL 行星/諧波傳動齒輪
熱敏元件型 KTC/Pt100 電阻傳感器
解析器
雙軸
定制結構：
在惡劣環境中運行，兼容潔凈室，帶主軸的電機
用于減輕重量和抗振性的集成電機齒輪類型 - 鈦外殼或空間應用
減少磁發射
