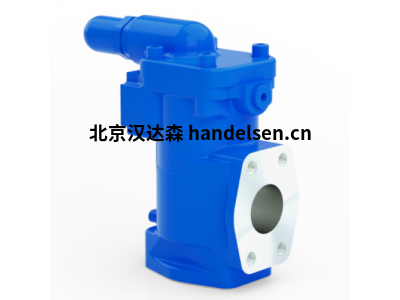

Rickmeier泄壓閥RSN系列應用于機械汽車制造

鑄鐵材質；通徑DN12 至 DN50；

流量：40 升/分鐘至 650 升/分鐘；

工作溫度-25℃至160℃；

壓力范圍10bar-40bar；

該系列特點是結構簡單、非常堅固；

可應用于汽車制造、采礦、化工、印刷、木材加工技術、造紙機、泵送機、造船機、紡織機等。



閥

RICKMEIER 閥門專為安裝到管道中而開發，用于壓力限制和壓力控制。主軸允許精確調整所需的開口或工作壓力。閥門活塞具有較低的分離力，當達到設定壓力時，閥門能夠做出靈敏的響應?；钊烷y箱上的鋒利控制邊緣使閥門對介質中的灰塵顆粒不敏感。



此外，我們還提供先導式泄壓閥和控制閥，用于特別高的流量（高達 5000 l/min），可選配外部驅動裝置，以及具有電氣或氣動轉換或比例控制的先導式泄壓閥。



RICKMEIER DBV40泄壓閥用于液壓、潤滑技術領域，并與許多不同的油或潤滑劑配合使用。

該閥用于泄壓目的。根據DIN 3320，它們不是安全閥。

Rickmeier型號

RICKMEIER泵

Rickmeier壓力指示器F15A00000M

Rickmeier齒輪泵R35/25-FL-Z-DB-5O

Rickmeier齒輪泵R35/63FL-Z-DB 427876557719 P1/2

Rickmeier潤滑泵0.288794.M R25/10FL-2-G3/4-W+25/6.3DB16-G

Rickmeier泵R25/10-25/6.3

Rickmeier泵R25/20 FL-ZDB16-W-SAE1-R-SO

Rickmeier齒輪泵R65/500FL-Z

Rickmeier泵R25/6.3FL-ZDB16-W-SAE3/4-R-SO

Rickmeier泵R45/100 FL-Z-DB16-W-SAE2-R-SO


1范圍

RICKMEIER壓力限制閥RSn和RSnE位于

液壓油、潤滑技術以及使用不同的油或潤滑液時。閥門要打開

管道中的安裝用于限制壓力，但并非如此

DIN EN ISO 4126-1中定義的安全閥。

典型行業：

通用機械工程、汽車建造、機械工程、采礦、化工、柴油機、印刷

齒輪、鑄造技術、木材加工技術、工業傳動

造紙機、泵送機、造船機、紡織機、壓實機



2產品說明和功能

RICKMEIER RSn（E）-直接控制泄壓閥。其設計簡單且非常堅固（見圖1）。心軸（3）能夠精確調整設定壓力。作為一種選擇，主軸可配備手輪（如圖2所示）。

通過擰緊蓋形螺母（6）固定主軸。當達到設定壓力時，活塞（5）只需要很小的分離力，并允許閥門產生靈敏的反作用力?；钊烷y殼（1）處的銳邊降低了對流體中污垢顆粒的敏感性。對于整定壓力，最好使用高達10巴的RSnE型閥門，其中彈簧室被釋放，因此大的活塞面積是有效的。



流動介質：

使用的流動介質應具有良好的潤滑性，以確保長壽命和最大的操作安全性。如有可能，介質應清潔且無腐蝕性，但始終不含不良硬成分。還應考慮以下幾點



7維護

RICKMEIER泄壓閥通常是免維護的，只要它們?cè)谠试S的限制范圍內運行

（p.r.t.“5操作限值”）。任何必須更換因磨損而無法使用的部件。備件的安裝零件不足以保證操作安全



特點

所示圖表適用于運動流體粘度為100 mm2/s和閥門出口壓力為0 bar（絕對壓力為1 bar）的情況。這些線也可用于較高或較低的運動粘度。在10 mm2/s至2000 mm2/s的范圍內，與圖表線相比，閥門壓力增加在±5%的范圍內變化（粘度越?。簤毫υ黾釉叫。?br />

典型工業領域：

通用機械制造、汽車工業、儀器工程、建筑機械、采礦業、化工、柴油機、印刷機、電機制造、汽車工程、環、燃?xì)廨啓C(jī)、齒輪、工業齒輪傳動、制冷技術、壓縮機制造、發電、電機制造、造紙機、泵工業、造船、紡織機械、壓縮機制造、水輪機、軋機、工裝機、風力發電和水泥廠
