絕對最大值電壓±1400 V（直流 + 峰值交流）或 600 Vrms
Testec 50系列差分探頭型號及參數

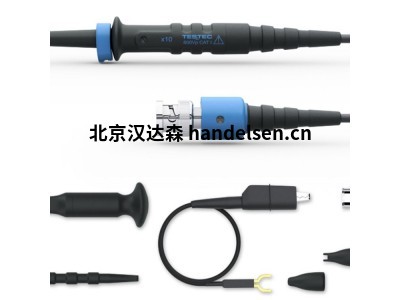

Testec TT-SI 50 | 1:10
Testec TT-SI 51 | 1:100
Testec TT-SI 50 | 1:10
帶 寬： 50兆赫
衰 減 比： x10
直流精度： ±1%
輸入阻抗： 1.6 兆歐，7 pF
測量類別： 第一類
輸入電壓差模： ±70 V（直流 + 峰值交流）或 70 Vrms
輸入電壓共模： ±700 V（直流 + 峰值交流）或 600 Vrms
輸入電壓
絕對最大值電壓：±700 V（直流 + 峰值交流）或 600 Vrms
電源要求： 電池組（4 節 AA 電池） 或主適配器 6 VDC / 90 mA 或穩壓 9 VDC / 70 mA
尺 寸： （長 x 寬 x 高）111 毫米 x 22 毫米 x 14 毫米
電 纜： BNC 電纜 125 cm
輸 入引線： 50 cm
重 量： 包括 300 克硬殼
手動的
訂單號： 15130
型號說明如下：
查看以下安全預防措施，以避免受傷并防止損壞此探頭或與其連接的任何產品。
1、遵守最大工作電壓
為避免任何傷害，請勿在以下條件下使用探頭，其間的電壓為輸入引線和接地電壓均高于 600Vrms CAT I。
必須接地
該探頭通過測量?jī)x器電源線的接地導體與BNC連接器外殼和輔助接地端子接地。在連接此探頭的輸入引線之前，確保輸出 BNC 連接器連接到測量?jī)x器的 BNC 連接器，并且輔助接地端子連接到正確的接地，同時測量?jī)x器正確接地。
必要時使用熔融測試棒
如果此探頭旨在用于安裝類別 III 電路中的測量，則它應與帶保險絲的測試探頭結合使用。
請勿在沒有蓋子的情況下操作
為避免電擊或火災危險，請勿在取下蓋子的情況下操作此探頭。
不要在潮濕/潮濕的條件下工作
為避免電擊，請勿在潮濕潮濕的條件下操作此探頭。
請勿在爆炸性環境中操作
為避免受傷或火災危險，請勿在易爆環境中操作此探頭。
避免暴露電路
為避免受傷，請取下戒指、手表和其他金屬物體等首飾。不要碰
通電時暴露的連接和組件。
使用合適的電源
為確保此探頭功能良好，請使用四節 AA 電池或 6VDC/90mA 或穩壓 9VDC/70mA
電源適配器或電源線。
不要在疑似故障的情況下進行操作
如果您懷疑此探頭有損壞，請讓合格的維修人員對其進行檢查。
2、說明
通過使傳統示波器能夠顯示和測量電路內波形以高共模電壓為參考，差分探頭擴展了測量范圍
示波器在電子功率轉換器、逆變器、電機速度控制、開關模式電源，以及許多其他應用。
3、安裝
一種。只需將 BNC 輸出連接器插入通用型的垂直輸入示波器或其他測量?jī)x器，并連接輔助接地
端子正確接地。測量?jī)x器必須有參考地。灣將合適的電源（電源適配器、電池組或電源線）連接到此
探頭，然后將其打開。
警告。為防止觸電，請僅使用此探頭隨附的附件。
警告。此探頭用于進行差分測量在被測電路上的兩點之間。該探頭不是用于電絕緣電路下測量和測量?jī)x器。

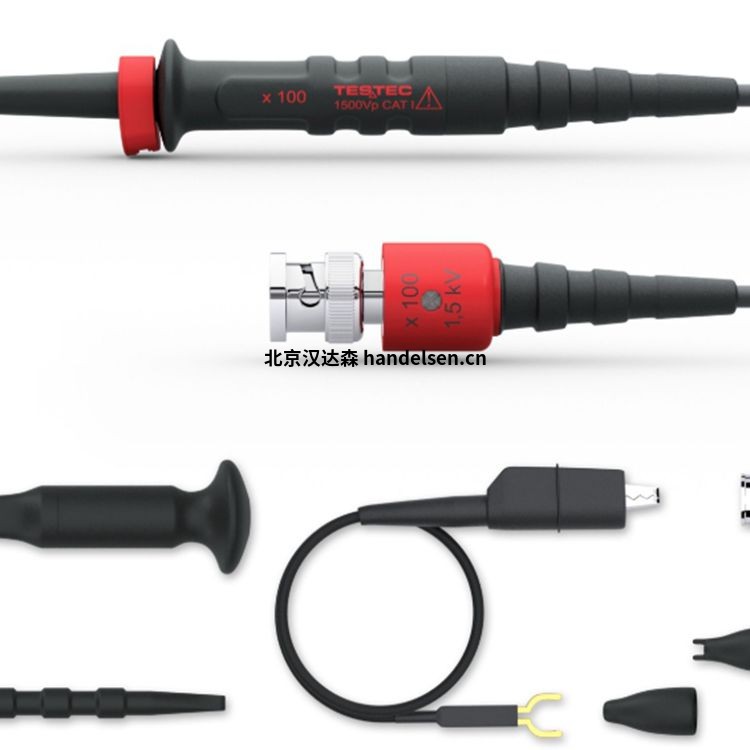

Testec TT-SI 51 | 1:100
帶 寬： 50兆赫
衰 減 比： x100
直流精度： ±1%
輸入阻抗： 4 兆歐，7 pF
測量類別： 第二類
輸入電壓差模： ±700 V（直流 + 峰值交流）或 600 Vrms
輸入電壓共模： ±1400 V（直流 + 峰值交流）或 600 Vrms
輸入電壓
絕對最大值電壓：±1400 V（直流 + 峰值交流）或 600 Vrms
電源要求： 電池組（4 節 AA 電池） 或主適配器 6 VDC / 90 mA 或穩壓 9 VDC / 70 mA
尺 寸： （長 x 寬 x 高）111 毫米 x 22 毫米 x 14 毫米
電 纜： BNC 電纜 125 cm
輸 入引線： 50 cm
重 量： 包括 300 克硬殼
手動的
訂單號： 15131
型號說明如下：
查看以下安全預防措施以避免受傷并防止損壞此探頭或與之相關的任何產品。
遵守最大工作電壓
為避免任何傷害，請勿在以下條件下使用探頭，其間的電壓為輸入引線和接地電壓均高于 600Vrms CAT II
必須接地
該探頭通過 BNC 連接器外殼和一個輔助接地端子接地，通過測量?jī)x器電源線的接地導體。在連接到此探頭的輸入引線之前，確保輸出 BNC 連接器
連接到測量?jī)x器的 BNC 連接器和輔助接地終端連接到正確的地，而測量?jī)x器正確接地。
必要時使用熔融測試棒
如果此探頭旨在用于安裝類別 III 的電路中的測量，它應該與融合的測試產品結合使用。
請勿在沒有蓋子的情況下操作
為避免電擊或火災危險，請勿在取下蓋子的情況下操作此探頭。
不要在潮濕/潮濕的條件下工作
為避免電擊，請勿在潮濕潮濕的條件下操作此探頭。
請勿在爆炸性環境中操作
為避免受傷或火災危險，請勿在易爆環境中操作此探頭。
避免暴露電路
為避免受傷，請取下戒指、手表和其他金屬物體等首飾。不要碰通電時暴露的連接和組件。
使用合適的電源
為確保此探頭功能良好，請使用四節 AA 電池或 6VDC/90mA 或穩壓 9VDC/70mA電源適配器或電源線。
不要在疑似故障的情況下進行操作如果您懷疑此探頭有損壞，請讓合格的維修人員對其進行檢查。
3. 說明
通過使傳統示波器能夠顯示和測量電路內波形以高共模電壓為參考，差分探頭擴展了測量范圍
示波器在電子功率轉換器、逆變器、電機速度控制、開關模式電源，以及許多其他應用。
4. 安裝
一種。只需將 BNC 輸出連接器插入通用型的垂直輸入示波器或其他測量?jī)x器，并連接輔助接地端子正確接地。測量?jī)x器必須有參考地。
將合適的電源（電源適配器、電池組或電源線）連接到此探頭，然后將其打開。
警告。為防止觸電，請僅使用此探頭隨附的附件。
警告。此探頭用于進行差分測量在被測電路上的兩點之間。 該探頭不是用于電絕緣電路下測量和測量?jī)x器。
