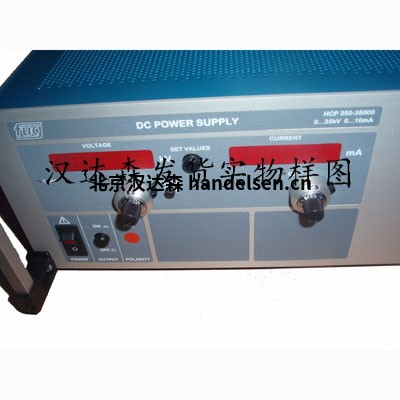

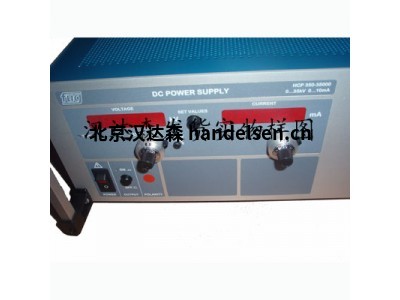

德國FuG高壓電源HCN系列

德國FuG Elektronik位于Rosenheim，由Erich Fritz和Gerhard Giebichenstein建立于1978年。從一開始，公司目標就是研發，生產和銷售高精密的直流電源。主要的客戶分布于高校，科研院所和使用先進制造技術的公司。于1994年通過了DIN ISO 9001認證。產品種類主要分為：低電壓電源供應器、自動量程電源、高壓電源、雙極和單極線性電源、高電壓雙極電源等電源系列備品備件。

高壓電源

HCN系列從3500 V到150 kV / 14 W到4200 W



功能

整流線電壓保持恒定頻率的方波發生器，其交流電壓經過變換，整流和濾波，產生輸出電壓。 對于調節，方波電壓是脈沖寬度調制的。



特征

•體積小巧

•效率約90％

•單位為6.5kV; 12.5kV或20kV（取決于功率）HV部件模制在（可移除的）硅樹脂中。

•額定運行無限制

電流處于短路狀態

•標稱功率無限制運行

•電壓和電流調節，自動，急劇轉換

•LED指示的控制模式

•電壓和電流設置

10轉電位器，帶精密刻度; 調節旋鈕可以鎖定

•3½數字DVM，用于電壓和電流（選擇½19“開關）

•700 W的標準啟動電流限制

額定功率

•適用于容性負載



設計

•高達35 W，20 kV標稱功率 - ½19“臺式機箱，標稱功率140 W，19”臺式機箱。

•19“機架適配器，請參見第56頁



輸出

•對于最高35 kV標稱電壓的設備，輸出位于

前面板，后部標稱電壓為65 kV

•包括配對HV連接器。

從65千伏開始，交付完成3米電纜



技術數據

•主電源連接：

標稱功率高達1400 W 230 V±10％47 Hz至63 Hz;

從2800 W標稱功率開始，400 V±10％47 Hz至63 Hz三相

•環境溫度：

0°C至+ 40°C

•輸出極性：

正或負，極性必須用順序表示

作為選件，可提供高達65 kV的極性反轉開關

•輸出隔離：

“0V”端子接地，但可根據需要斷開。 “0V”端子不是土質的，可以相對于地球浮動，最高可達±300 V.



•設定范圍：

來自appr。 0.1％至100％

•設定分辨率：

±1 x 10-4

•再現性：

±1 x 10-3

•殘留波紋：

<1 x 10-4pp

（典型值）。 5 x 10-5pp

•偏差：

對于±10％的電源電壓

變異：

<±1 x 10-5

無負載/滿載：

<±2 x 10-4

持續超過8小時

條件：

<±1 x 10-4

在溫度范圍內：

<±1.5 x 10-4 / K.

• 恢復時間：

電壓控制：

負載變化<1 ms

10％至100％或100％至10％。

電流控制：

負載變化小于10 ms，導致輸出變化小于額定電壓的10％



•在額定負載下設置時間：

<100 ms至500 ms，取決于類型，輸出電壓從10％變化到90％或90％到10％。

•無負載輸出的放電時間常數：

APPR。 1到10秒。 （取決于類型）。



選項

•模擬編程

•模擬編程，浮動

•計算機界面

IEEE 488和RS 232

•DVM具有更高的分辨率

•極性反轉開關，最高65 kV。

•降低紋波

•更高的穩定性



主要型號：

FuG HCN 14-3500

FuG HCN 35-3500

FuG HCN 140-3500

FuG HCN 700-3500

FuG HCN 1400-3500

FuG HCN 2800-3500

FuG HCN 4200-3500

FuG HCN 14-6500

FuG HCN 35-6500

FuG HCN 140-6500

FuG HCN 350-6500

FuG HCN 700-6500

FuG HCN 1400-6500

FuG HCN 2800-6500

FuG HCN 4200-6500

FuG HCN 14-12500

FuG HCN 35-12500

FuG HCN 140-12500

FuG HCN 350-12500

FuG HCN 700-12500

FuG HCN 1400-12500

FuG HCN 2800-12500

FuG HCN 4200-12500

FuG HCN 14-20000

FuG HCN 35-20000

FuG HCN 140-20000

FuG HCN 350-20000

FuG HCN 700-20000

FuG HCN 1400-20000

FuG HCN 2800-20000

FuG HCN 4200-20000

FuG HCN 35-35000

FuG HCN 140-35000

FuG HCN 350-35000

FuG HCN 700-35000

FuG HCN 1400-35000

FuG HCN 2800-35000

FuG HCN 4200-35000

FuG HCN 35-65000

FuG HCN 140-65000

FuG HCN 350-65000

FuG HCN 700-65000

FuG HCN 1400-65000

FuG HCN 2800-65000

FuG HCN 140-100000

FuG HCN 350-100000

FuG HCN 700-100000

FuG HCN 1400-100000

FuG HCN 140-150000

FuG HCN 350-150000

FuG HCN 700-150000
