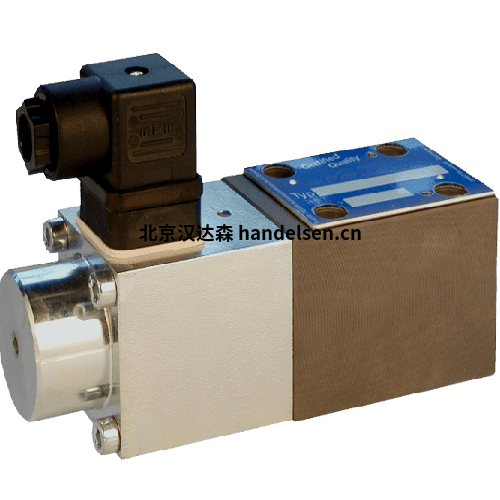

fluid team EPDRD3-04比例壓力控制閥



fluid-team-技術參數：



產品分類：比例壓力控制閥

流量：4 升/分鐘

操作： 直操作

尺寸：直列閥體 1/4 ″, NG 4, NG 6, 滑入閥 d = 16 mm

電插頭：AMP 初級定時器，DIN EN 175301-803 A 型，無端接電線

標稱電壓：12V 直流，24V 直流

手動覆蓋：帶六角套筒和鎖緊螺母的可鎖定手動操作裝置，彈簧式手動操作裝置（按鈕），不帶

密封材料：NBR, Viton

壓力設置范圍:到 10  bar， 到 15 bar， 到 30  bar， 到 45  bar

最大工作壓力：315 bar

驅動:電動



fluid-team-特點：

三通比例壓力控制閥 EPDRD3 尺寸 04 是一種直動式閥芯設計，適合用作先導閥。它將入口壓力降低到較低的消費者壓力。消耗器壓力可根據螺線管電流按比例調節。該閥特別適用于控制相對較大的先導流量（例如可變輸送泵）。但由于漏油值很小，因此也廣泛用于低損耗的小型液壓系統（如夾緊或制動系統）。



油不斷從端口 2 (P) 流向 1 (A)，直到達到設定壓力，然后閥門關閉。當消費者壓力下降時，閥門再次從 2 (P) 打開到 1 (A)。如果在消耗側超過設定壓力，則激活閥門的泄壓功能（三通功能）。然后油將從端口 1 (A) 流向 3 (T)，直到達到設定壓力。該閥也可用作 2 通比例減壓閥（咨詢 fluid-team ValveTech）。但是，第三個端口 (T) 可能不會關閉。



為了獲得最佳分辨率，有多種壓力范圍可供選擇。該閥門具有快速、準確和低振動的響應。在大約 0.3 bar 時，可調節的最小靜態壓力非常低。任何與功能相關的部件都經過硬化和拋光或珩磨。泄漏值極低。

該閥門采用緊湊型設計，也可提供公稱尺寸 4 (NG 4, ISO 4401) 和公稱尺寸 6 (NG 6, DIN 24340 A06) 的各種直列閥體和安裝板。

該閥門提供遞減版本或符合 ATEX 指令的版本，用于潛在爆炸性環境（參見數據表 030111_EPDRD3_04_EX_e）。



fluid-team-特征：

閥芯設計的三通比例壓力控制閥

最大工作壓力：315 bar

EPDRD3-04型腔滑入閥

適合作為先導閥

緊湊的設計

最小漏油

低振動

免維護

遞減版本可用

提供符合 ATEX 指令的用于潛在爆炸性環境的版本

也可用作 2 通比例減壓閥（與 fluid-team ValveTech 協商后）
