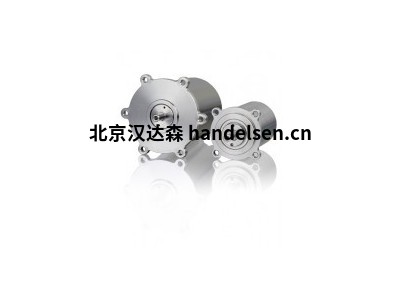

Phytron直供電機ESS/ESH系列

Phytron phy BASIC 電機

高精度、高扭矩、運行平穩

我們的電機系列phy BASIC結合了價格優化設計的優點和出色的操作特性。

這使得phy BASIC電機特別適用于制造行業的標準應用。良好的運行性能、高扭矩和扎實的工藝使phy BASIC成為 IP 40 環境中快速精確定位任務的絕佳選擇。

技術細節

兩相步進電機

保持扭矩從 50 mNm 到 7.2 Nm

邊緣尺寸從 20 到 86 毫米

步數（標準） 200

1.8° 步進電機的步進精度為 5 %

工作電壓phy BASIC 20,28,42 (NEMA 8, 11, 17): 36 to 48 V DC

phy BASIC 56, 86 (NEMA 23, 34): 72 V DC

標準連接：4 引線并聯

防護等級 IP 40

絕緣等級 B，130 °C

絕緣電阻 100 MΩ

包含配套連接器的電纜

選項：

齒輪

后軸




Phytron ESS/ESH系列

Phytron ZSS系列

Phytron phy BASIC系列

Phytron ZSH系列

Phytron VSS / VSH系列

Phytron PHY SPACE系列



產品介紹

Phytron ZSS 步進電機

高精度步進電機。優化的幾何形狀和磁化，以實現平穩運行

Phytron ZSS 步進電機（19 - 56 毫米）提供高精度和平穩運行。ZSS電機具有多達 102.400 個可接近的位置（200步進電機，以微步進模式驅動，具有 1/512 步進分辨率和編碼器），可為您的應用提供高精度定位功能。

基于其幾何形狀，ZSS 系列具有平穩的低共振運行性能。受益于低噪音、典型的平穩運行和由此產生的最佳結果，特別是對于光學高精度應用。

技術細節

用于單極或雙極控制模式的兩相混合式步進電機

保持扭矩從 3.8 到 700 mNm

尺寸 ZSS 19 至 56 毫米

每個尺寸最多 3 種電機類型和 3 個標準繞組

標準步數/轉：200，步距角：1.8°

取決于電機尺寸的特殊步數

最低防護模式：IP40

允許的環境溫度：-30 °C 至 +80 °C

可選：齒輪、電機制動器、編碼器、第二軸、散熱片、聯軸器等。

可用型號

尺寸、步數、繞組：參見數據表中的表格

自由線端或保護蓋、散熱器、第二軸

齒輪、電機制動器、編碼器





Phytron ZSH 步進電機

與 ZSS 一樣，ZSH 步進電機在每個動作中都設置了強大的口音。他們將 ZSS 電機的直徑擴大到 57 至 107 毫米。

技術細節

用于單極或雙極控制模式的 2 相混合式步進電機

保持扭矩從 0.45 到 17 Nm

直徑 ZSH：57 至 107

NEMA 兼容

步數/轉：200，步距角：1.8°

最低保護模式：IP54、IP68 根據要求

允許的表面溫度：-30 °C 至 +80 °C

（短時間可達 100 °C）

可用型號：

尺寸和繞組：參見數據表中的表格

自由線端或接線盒

雙軸

齒輪

馬達剎車

編碼器



Phytron VSS / VSH 步進電機

優勢：在極端條件下執行的解決方案

Phytron 的 VSS / VSH 步進電機是 30 多年空間技術經驗的結晶。專門設計的兩相混合式步進電機可用于高達 10 -11 hPa 的真空環境。它們是特殊環境的最佳選擇，例如深度和高溫或極端輻射強度。

技術細節

用于在真空或空間中運行或用于低溫應用的步進電機

高沖擊和振動載荷

真空度高達 10 -11 hPa

溫度范圍取決于應用

抗輻射能力高達 10 6 J/kg

保持扭矩從 3.4 mNm 到 13 Nm

直徑 19 至 125 毫米

每轉完整步數：200 (1.8°)

排氣孔以避免殘留氣體

可選的：

VGPL 行星/諧波傳動齒輪

熱敏元件型 KTC/Pt100 電阻傳感器

解析器

雙軸

定制結構：

在惡劣環境中運行，兼容潔凈室，帶主軸的電機

用于減輕重量和抗振性的集成電機齒輪類型 - 鈦外殼或空間應用

減少磁發射



Phytron PHY SPACE 步進電機

該P(yáng)HY SPACE 步進電機系列是30年以上的空間遺產和空間超過1000 Phytron電機的結果。所述PHY SPACE內置抵抗振動，輻射和高溫。由于采用符合 ECSS 的材料，phy SPACE 滿足超高真空使用的高要求，

同時提供最佳的功耗、散熱、雜散磁通量、高精度定位、長壽命和極端堅固性。

技術細節

兩相混合步進電機

保持扭矩從 3.1 到 420 mNm

直徑從 20 到 57 毫米

每轉 200 步

1.8° 精度 5 %

專為沖擊和振動負載而設計

4 導聯平行

預脫氣

K元素集成

-40 °C 至 +120 °C

高達 +200 °C 的繞組溫度（短期）

抗輻射能力高達 10 6 J/kg

排氣溫度高達 200 °C（組件）

除氣率：TML <1 %，CVCM <0.1 % 或更好（<125 °C）

升級選項：

升級“輕量級”：外殼和軸由鈦制成

升級“抗輻射”：由于特殊材料，抗輻射能力高達 10 6 J/kg

升級“空間測試”：振動測試、沖擊、熱循環
