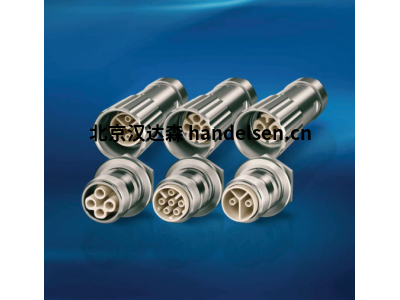

GES多針高壓連接器

  GES High Voltage 提供各種不同配置的高壓連接器，并針對特定應用定制和修改設計。GES 產品受到全球要求苛刻的客戶的青睞，被認為是工業和科學領域敏感應用的高度可靠和精心設計的解決方案。

GES多針高壓連接器分為MCS系列、MC系列、M系列。

應用范圍：電子光刻、聚焦離子束、電子顯微鏡、X射線生成、光電倍增管、靜電學。

應用市場：半導體/微電子、分析/檢查、醫療/生物技術、表面/材料處理、粒子/核物理、高壓計量/測試



GES多針高壓連接器MCS系列

[特征]

(1)工作電壓：5 kV DC

(2)測試電壓：8kV

(3)額定電流：4,5 A

(4)針數：2 / 4 / 6

(5)端接方式：焊接或壓接

(6)電線尺寸：AWG 26-22

(7)防護等級：IP 68

(8)可燃性等級：UL94 V-0

[優勢]

(1)非常高的防護等級

(2)小尺寸

(3)機械編碼

(4)嵌入式觸點

(5)快速簡便的組裝

(6)堅固的外殼

(7)優質保溫材料

[類型零件號]

GES MCS 205

GES MCS 405

GES MCS 605

GES多針高壓連接器MC系列

[特征]

(1)工作電壓：10 kV DC

(2)測試電壓：15 kV DC

(3)額定電流：13A

(4)針數：2 - 5

(5)端接方式：焊接或壓接

(6)電線尺寸：AWG 26-14

(7)防護等級：IP 54

(8)可燃性：UL94 V-0 或 HB

[優勢]

(1)安全回路（互鎖）的前導觸點可行

(2)各種線徑選擇

(3)嵌入式觸點

(4)快速簡便的組裝

(5)堅固的外殼

(6)優質保溫材料

[類型零件號]

GES MC 5002010R GB-MC207 POM

GES MC 5002020R GS-MC207 POM

GES MC 5002030A KS-MC207/6.5-8 POM

GES MC 5002030B KS-MC207/8-9.5 POM



GES多針高壓連接器M系列

[特征]

(1)工作電壓：12 kV DC

(2)測試電壓：18 kV

(3)額定電流：30A

(4)針數：2 - 9

(5)端接方式：焊接

(6)電線尺寸：AWG 14

(7)防護等級：IP 54

(8)可燃性：UL94 V-0 或 HB

[優勢]

(1)提供帶有控制和接地觸點的變體

(2)安全回路（互鎖）的前導觸點可行

(3)堅固的外殼

(4)優質保溫材料

(5)高達 100 tsd 的高質量觸點。交配周期



[類型零件號]

Size M2 7743005 S130/2E POM

Size M2 7743010 B130/2E M20 POM 5-10mm

Size M3 7743051 GB 215 POM

Size M3 7743041 GS 215 POM

Size M3 7743038 KB 215 POM Sym KV

Size M3 7743072 KB 215/M20 POM

Size M3 7743021 KS 215 POM Sym KV

Size M3 7743023 KS 215/M20 POM

Size M3 7743071 GB 215 PTFE
