Grünewald 壓力測量-SMALL-P 系列

Grünewald特點：



用于水和乳液

- 通過渦輪測量

- 永久輸出信號

- 測量精度高

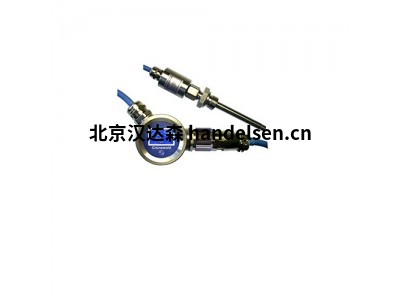

- 可結合壓力/溫度



SMALL-Ex 系列測量設備是用于體積流量測量的本質安全測量設備。 此外，測量設備可以配備集成的壓力和/或溫度測量。 借助處理器技術，可以實現高測量精度和快速響應時間。 測量設備專為在非常惡劣和困難的環境條件下使用而設計，并且由于其堅固的結構，不銹鋼外殼可以承受非常高的機械負載。 它們?cè)O(shè)計用于充滿水或乳液的系統。 我們有用于測量油體積流量的 SMALL-Ex ViscoFlow 測量設備系列。 對于磁感應測量，請參閱我們的 MAGIN-Ex® 系列測量設備

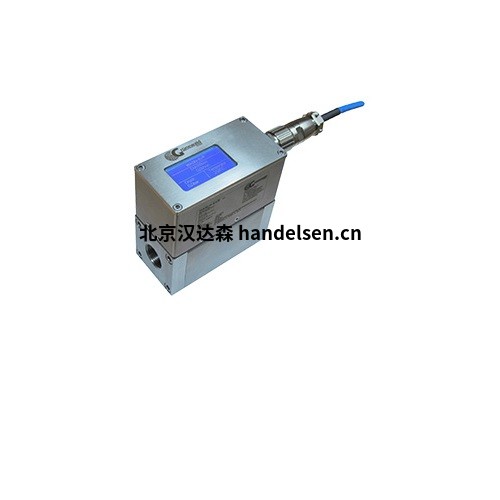

體積流量測量裝置可配備發光顯示器。



可以使用各種尺寸的螺紋、Steck-O 系統 Victaulic、SAE 或法蘭進行機械連接。 可以使用各種認可設計的插頭連接器或可變長度的電纜連接來進行電氣連接。 如果您更喜歡連接器或使用特定的標準連接器，我們可以檢查其適用性。

使用 SMALL-Ex 體積流量計，待測液體介質流過一個限定的外殼孔，并啟動其中的渦輪機。 渦輪機配備有五個密封磁鐵。 這些磁場通過感應式非接觸式傳感器報告給電子設備并在那里進行評估。





環境溫度：50 至 +100°C（I 組）-50 至 +80 °C（II 組）



外殼材料：不銹鋼、鋼、黃銅（取決于型號）



測量精度：最終值的 +/- 0.5%（根據要求提供更高的精度）



適用于：過濾水或乳液，最高可達5%



輸出信號：5 - 15Hz,0/4 - 20mA（最大 10 V DC，最小 7.5V 電源）





標準電壓：12V DC (7.5 - 14.0 V DC) 3 線技術

16V DC (9.6 - 16.1 V DC) 3 線技術

24V DC (14 - 26.6 V DC) 2 線技術
