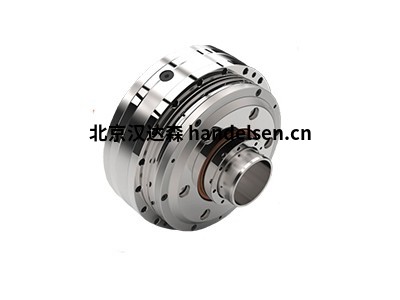

斯洛伐克SPINEA高精度減速機H系列

1、TwinSpin高精度減速齒輪專為需要高減速比、高動態精度、低傳動損失、高轉矩和高剛度、緊湊型設計減小安裝空間、質量輕的應用而設計。這種新的傳動概念允許在機器人和自動化、機床、測量設備、導航系統、飛機工業、軍事和醫藥領域、木材加工領域、打印機分支、紡織工業和玻璃處理、灌裝機等應用中廣泛使用。

斯洛伐克SPINEA減速機產品規格

①殼體-包含高強度高精度軸徑向軸承

②輸出軸封-在輸出側防止內部污染和減速機漏油

③法蘭-輸入輸出法蘭都被定位螺栓固定，并且相對于殼體在十字交叉滾柱軸承保護下以輸出轉速運動

④軸-高速旋轉的原件，由滾珠軸承支撐。軸承的滾道直接由軸和法蘭組成。通過軸承驅動偏心體從而驅動擺線盤運動

⑤擺線齒輪-擺線的形狀，50%同時嚙合保證了傳輸高扭矩，保證了零背隙特性

⑥傳動原件-將擺線齒輪的公轉運動轉化成自傳運動



2、斯洛伐克SPINEA減速機產品優勢

①零背隙

②力矩大

③定位精度和重復精度高

④扭轉剛度和傾覆剛度大

⑤尺寸小重量輕

⑥速比大

⑦效率高

⑧壽命長

⑨裝配簡單



3、斯洛伐克SPINEA減速機產品說明

E系列是帶有法蘭形殼體的Twinspin高精度減速機。該系列內部包含精密減速機構和高強度交叉滾子軸承，又名“軸承式減速機”。這種設計可以把負載直接安裝在減速機輸出法蘭上，省去輸出端的額外軸承。E系列采用模塊化設計，允許用戶通過電機法蘭的方式連接各種電機。標準的E系列減速機為半密封狀態；需要用輸入法蘭和墊圈密封。SPINEA可根據客戶電機結構提供全密封帶輸入法蘭的減速機。



SPINEA減速機,斯洛伐克SPINEA,斯洛伐克減速機

4、斯洛伐克SPINEA減速機產品作用

H系列是帶有中空孔的Twinspin高精度減速機。電線、壓縮空氣管道、驅動軸可從減速機中間穿過。這種設計可以把負載直接安裝在減速機輸出法蘭上，省去輸出端的額外軸承。該系列為完全密封，內部注有終生免維護油脂。減速機包含精密減速機構和高強度交叉滾子軸承，故又名“軸承式減速機”。M系列是最小型號的Twinspin高精度減速機，以TS50為代表。未來他們將推出更小的型號為M系列增加成員。G系列在標準和空心軸設計中引入了新尺寸的減速器，以擴大TwinSpin減速器的產品組合和應用范圍。



 斯洛伐克SPINEA減速機 零背隙
