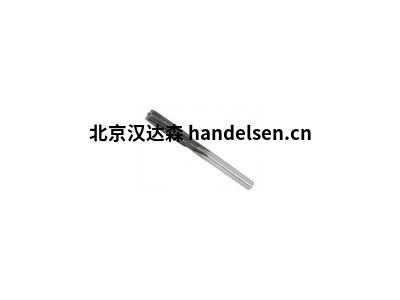

瑞士RE-AL自動車床鉸刀DIN 8089系列

　　瑞士RE-AL自動車床鉸刀DIN 8089系列

金石宇 QQ：2850590587   手機：15711496495 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk6@handelsen.cn

帶或不帶 ACUREA 硬質表面涂層，直型數控柄 H6，刀頭左旋 7-8°，右旋切割，公差H7

瑞士RE-AL公司簡介

RE-AL成立于1963年，旨在填補市場上不斷增長的利基市場。該公司專注于制造、開發和全球分銷用于高性能鉸孔的精密鉸刀和高精度浮動夾頭。

以前設備齊全的車間如今已成為一家擁有10名員工的高效工廠。高度自動化的生產始終受到精確控制，并根據客戶的需求提供高質量的產品，這些客戶的需求來自鐘表，醫療，牙科或飛機，以及微型機械和車削行業。

瑞士RE-AL主要產品：鉸刀、浮動夾頭

瑞士RE-AL主要系列型號：

一 瑞士RE-AL精密機床鉸刀DIN 212系列：不帶 ACUREA 硬表面涂層，直型 NC 柄 h6，刀頭左旋 7-8°，右旋切割

1瑞士RE-AL精密機床鉸刀DIN 212 DØ 00.80：鉸刀長40mm，刀頭長15mm，刀頭直徑0.8mm，刀齒數4

2瑞士RE-AL精密機床鉸刀DIN 212 DØ 05.00：鉸刀長86mm，刀頭長28mm，刀頭直徑5.0mm，刀齒數6

3瑞士RE-AL精密機床鉸刀DIN 212 DØ 12.00：鉸刀長151mm，刀頭長44mm，刀頭直徑12.0mm，刀齒數6

4瑞士RE-AL精密機床鉸刀DIN 212 DØ 18.00：鉸刀長182mm，刀頭長56mm，刀頭直徑18.0mm，刀齒數8

二 瑞士RE-AL自動車床鉸刀DIN 8089系列：帶或不帶 ACUREA 硬質表面涂層，直型數控柄 H6，刀頭左旋 7-8°，右旋切割，公差H7

1瑞士RE-AL自動車床鉸刀DIN 8089 DØ 05.00：鉸刀長63mm，刀頭長22mm，刀頭直徑5.0mm，刀齒數6

2瑞士RE-AL自動車床鉸刀DIN 8089 DØ 08.00：鉸刀長71mm，刀頭長25mm，刀頭直徑8.0mm，刀齒數6

3瑞士RE-AL自動車床鉸刀DIN 8089 DØ 12.00：鉸刀長80mm，刀頭長28mm，刀頭直徑12.0mm，刀齒數6

4瑞士RE-AL自動車床鉸刀DIN 8089 DØ 20.00：鉸刀長100mm，刀頭長36mm，刀頭直徑20.0mm，刀齒數6

三 瑞士RE-AL硬質合金機床鉸刀DIN 8093系列：帶ACUREA 硬質表面涂層，直型數控柄 h6，刀頭左旋 12°，右旋切割，公差H7

1瑞士RE-AL硬質合金機床鉸刀DIN 8093 DØ 00.80：鉸刀長50mm，刀頭長8mm，刀頭直徑0.8mm，刀齒數3

2瑞士RE-AL硬質合金機床鉸刀DIN 8093 DØ 03.00：鉸刀長60mm，刀頭長15mm，刀頭直徑3.0mm，刀齒數4

3瑞士RE-AL硬質合金機床鉸刀DIN 8093 DØ 05.50：鉸刀長75mm，刀頭長23mm，刀頭直徑5.5mm，刀齒數6

4瑞士RE-AL硬質合金機床鉸刀DIN 8093 DØ 10.00：鉸刀長100mm，刀頭長30mm，刀頭直徑10.0mm，刀齒數6

四 瑞士RE-AL浮動夾頭PHA-E系列：可根據要求配備圓柱形、錐形、HSK 或 VDI 刀柄，夾緊范圍 1 – 20 mm，帶 ER/EX 8/9 – 32 mm 螺母，可在 0.1 至 3 mm 范圍內浮動，用于鉸刀的精確定位和自定心，高精度和表面光潔度，更長的刀具壽命和更好的公差限制，通過節省成本和時間提高效率。

1瑞士RE-AL浮動夾頭PHA-E 12 SST EØ19.05：夾頭長度90mm，夾頭ER/EX 11/12，夾緊范圍1-7mm，振幅0.1-0.3mm

2瑞士RE-AL浮動夾頭PHA-E 12 EØ12：夾頭長度97mm，夾頭ER/EX 8/9，夾緊范圍1-20mm，振幅0.1-0.3mm

3瑞士RE-AL浮動夾頭PHA-E 20 EØ25.4：夾頭長度105mm，夾頭ER/EX 20，夾緊范圍1-13mm，振幅0.1-0.3mm

4瑞士RE-AL浮動夾頭PHA-E 32 EØ20：夾頭長度143mm，夾頭ER/EX 32，夾緊范圍3-20mm，振幅0.1-3mm
　　瑞士RE-AL自動車床鉸刀DIN 8089系列
