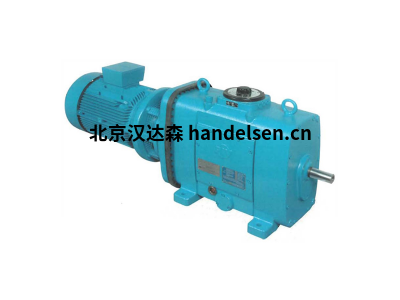

變速器 – RH 系列
PIV 齒輪系統 RH 的開發旨在通過盡可能小尺寸的無級變速齒輪傳輸非常高的容量。
與所有其他且經過驗證的 PIV 驅動器一樣，它是一種使用鏈節作為動力傳輸元件的全鋼鏈驅動器。
圓錐輪面與鏈條之間的壓力傳遞所需的壓力由輸入和輸出軸上的扭矩通過壓力裝置產生，并通過壓力油增加。同時，這種油用于潤滑運動齒輪部件以及調節所需的輸出速度。
齒輪作為一個完整的驅動單元提供在一個防油鑄鐵外殼中，或者作為一個沒有外殼的內置單元。
容量5.5 至 175 千瓦; 比例：高達 6 比 1;功率范圍 5.5 至 175 kW;變化比高達 6 比 1
用于發動機和被驅動機器之間的速度調節和扭矩轉換
需要齒輪。
隨著操作條件的變化，
尤其是機器，
發動機和被驅動機器的相互作用可以通過使用無級變速器來實現
進行優化設計。安裝的驅動電源可用作整個速度范圍內的工作電源。
根據特點
不同的工況可以從各自工作機器的特性曲線中區分，
如何
• 恒轉矩獨立
速度（例如起重裝置）
• 扭矩隨著速度逐漸增加（例如升降機）
• 扭矩隨速度下降，
d. H。恒定輸出（例如卷繞機、
單板剝皮機）
大多數工作機器需要在整個工作區
一定的扭矩和
高速也高性能。幾乎每個人都需要開始，即H。克服
分離扭矩，更高，
經常 2 到 3 次
低速度。
PIV產品分類：
PIV擠出機驅動
PIV變速器
PIV應用行業：
橡膠
塑料行業
人造纖維
紡織
造紙加工
舞臺技術
采礦
輸送系統
環境技術
污水處理廠
風力發電站
核電站。
一）PIV擠出機驅動：為滿足全球橡膠和塑料行業客戶的需求，PIV傳動系統提供廣泛的產品，包括單螺桿和雙螺桿擠出機驅動器、注塑機的齒條和小齒輪驅動器、行星齒輪箱、螺旋和錐螺旋變速箱，完整的驅動包。
1.單螺桿擠出機驅動: 扭矩從 3.000 Nm - 1.100.000 Nm;螺桿直徑：Ds = 80 mm;工作壓力：pa = 500 bar;螺桿速度：ns = 100 min-1;所需軸承壽命：Lh = 20000 h
2.雙螺桿擠出機驅動裝置：扭矩從 40 Nm - 35.000 Nm；螺桿直徑：從 20 - 250 mm；靈活的中心距：從 15 毫米到 205 毫米；扭矩范圍: 每個輸出軸高達 40，000 Nm
3.注塑驅動: 齒條力高達 450 kN; 機架速度> 2000 mm/s
4.POSIRED 2 橡膠齒輪:扭矩范圍 :達到 400,000 Nm；可應要求提供更大的扭矩:具有 19 種尺寸的模塊化原理 允許靈活調整
二）PIV變速器
1.變速器 AA 200 系列: 功率 P2 = 5.5 kW;速度范圍：17- 90 r/min;扭矩： 500 -1700 Nm; 功率 P2 = 5.5 kW
2.變速器 – KS 系列: 功率范圍：0.12 - 3 kW;輸出側齒輪級速度范圍 0- 5r/min 最大到 0 - 1655 r/min（驅動速度：2800 r/min),
3.變速器 – RH 系列: 功率范圍5.5 - 175 kW; 比例高達 6 : 1; 傳動軸轉速1450r/min
