ANT螺絲千斤頂NJ5型號提升力500kN

最大提升力500kN；

軸心尺寸120*14Tr；

傳動比14:1；

每轉行程1mm；

空轉扭矩1.98Nm²；

總效率17%；

不帶升降機的重量160kg；

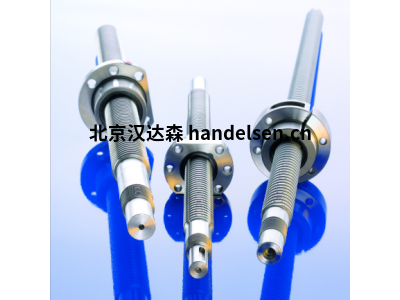

ANT型號

ANT 螺釘LKM Tr 40×14P7

ANT 螺釘LKM Tr 50×8

ANT 絲杠R1552 310 63

ANT 絲杠R155241064

ANT 絲杠R1552 440 63

ANT 螺釘EFM Tr 14x4

ANT 螺釘EFM Tr 16x4


ANT產品操作使用說明

試運行：

在安裝驅動電機之前，請?jiān)俅螜z查整個系統的整體旋轉方向和末端開關的正常工作。

沿整個提升機構長度充分潤滑提升機構主軸，以便為提升機構操作提供足夠的油。

在此之后，可以空載進行初始試運行。在啟動階段持續檢查主軸磨損情況，并檢查工作溫度。運行約4至6小時后，必須檢查所有螺釘。



操作：

不得超過快速提升齒輪和變速器元件規定的負載、轉速和操作條件，即使是短暫的。違反規定將導致任何保修索賠無效。



快速提升機的維護

齒輪：

沿整個提升機構長度定期潤滑主軸。主軸干運轉會導致過早磨損！運行200小時后，必須更換潤滑脂或機油。每運行2000小時后，必須進行額外的機油或潤滑脂更換，但不得晚于18個月，以較早者為準。必須定期（大約每運行200小時）檢查主軸螺母或移動螺母的磨損情況。如果單個起始螺紋的軸向間隙為螺距的¼，則必須更換主軸螺母或移動螺母。



潤滑油量NG 3：

2.0升（取決于安裝位置）

推薦的潤滑油：

咸海德高GS 220

潤滑油量NG 2：

0,45升

推薦的潤滑油：

咸海德高GS 220

潤滑脂量NG 1：

0,1升

推薦的潤滑脂類型：

卡斯特羅長期PD00
